Power Distribution Box DB-10 (Canon C400, V-Mount) ติดตั้งที่ด้านหลังของกล้องโดยใช้ ARCA Backpack ที่ให้มาพร้อมกับตัวเครื่อง และให้การจ่ายไฟอัจฉริยะด้วยขั้วต่อ D-Tap, 5V USB-C PD, 3pin Fischer และขั้วต่อที่เข้ากันได้กับ 2pin LEMO สายเคเบิล REMOTE LANC ที่ถอดออกได้ช่วยให้สามารถควบคุมการเริ่มต้น/หยุดการบันทึกจากระยะไกลได้โดยใช้อุปกรณ์ 3pin Fischer
สามารถเปลี่ยนแบตเตอรี่ภายในเครื่องและ 4pin XLR DC INPUT แบบ Hot swap โดยไม่เสียพลังงานของกล้องหรืออุปกรณ์เสริม เมื่อเชื่อมต่อแหล่งพลังงานทั้งสองแหล่ง DC INPUT จะได้รับลำดับความสำคัญสูงสุดจนถึง 12.5V ณ จุดนั้น DB-8 จะเปลี่ยนไปใช้แบตเตอรี่ภายในเครื่อง
การออกแบบ ARCA Backpack ช่วยให้แบตเตอรี่ Canon BP-A30N สามารถติดตั้งในกล้องเพื่อทำหน้าที่เป็นแบตเตอรี่สำรองฉุกเฉิน เพื่อเปลี่ยนแบตเตอรี่ภายใน ให้ปลดล็อคสกรูหัวแม่มือของ ARCA Backpack เลื่อนขึ้น และปล่อยแบตเตอรี่ออก
ด้วยการออกแบบ SMART FUSE ระบบจะตรวจสอบพลังงานของกล้องและจัดสรรงบประมาณพลังงานที่เหลือให้กับอุปกรณ์เสริม ตัวอย่างเช่น C400 ใช้พลังงานประมาณ 1.6A ที่ 14V ดังนั้นเมื่อใช้แบตเตอรี่ที่มีความสามารถ 10A พลังงาน 8.4A ที่เหลือจะถูกจัดสรรสำหรับการใช้งานอุปกรณ์เสริม หากการกำหนดค่าอุปกรณ์เสริมเกินขีดจำกัด 8.4A ระบบจะตัดไฟอุปกรณ์เสริมออก แต่ยังคงจ่ายไฟให้กล้อง ไฟ LED “SMART FUSE” จะสว่างขึ้นแสดงข้อผิดพลาด และเมื่อปรับการกำหนดค่าให้ต่ำกว่า 8.4A แล้ว สามารถกดปุ่ม RESET และระบบจะเปิดใช้งานไฟฟ้าที่เอาต์พุตอุปกรณ์เสริมอีกครั้ง
ในกรณีที่เกิดไฟฟ้าลัดวงจรสมบูรณ์ ระบบจะปิดตัวลงทันทีและสามารถเปิดกลับมาได้เมื่อเอาไฟฟ้าลัดวงจรออกแล้วเท่านั้น
DB-10 ยังเข้ากันได้กับ Canon C300mkIII และ C500mkII ความสามารถในการเริ่มต้น/หยุดต้องใช้สายเคเบิล REMOTE LANC ที่ยาวกว่า คลิกที่นี่เพื่อดูคำแนะนำการใช้งานผลิตภัณฑ์ แผ่นติดตั้ง Gold Mount ที่ผู้ใช้สามารถเปลี่ยนเองได้ก็มีให้บริการเช่นกัน
อินพุต BATT V-Mount plate DC IN 4pin XLR (11-17V)
เอาต์พุต 2x D-Tap (แรงดันแบตเตอรี่) 2x 3pin (24V ที่ 2.5A พร้อมฟังก์ชันเริ่มต้น/หยุด) 2x 2pin (แรงดันแบตเตอรี่) 1x USB-C PD (5V ที่ 3A พร้อมล็อคเกลียว)
ยังมีเวอร์ชั่น Gold Mount ให้บริการด้วย!
น้ำหนักผลิตภัณฑ์: 13.6 ออนซ์ (385 กรัม)

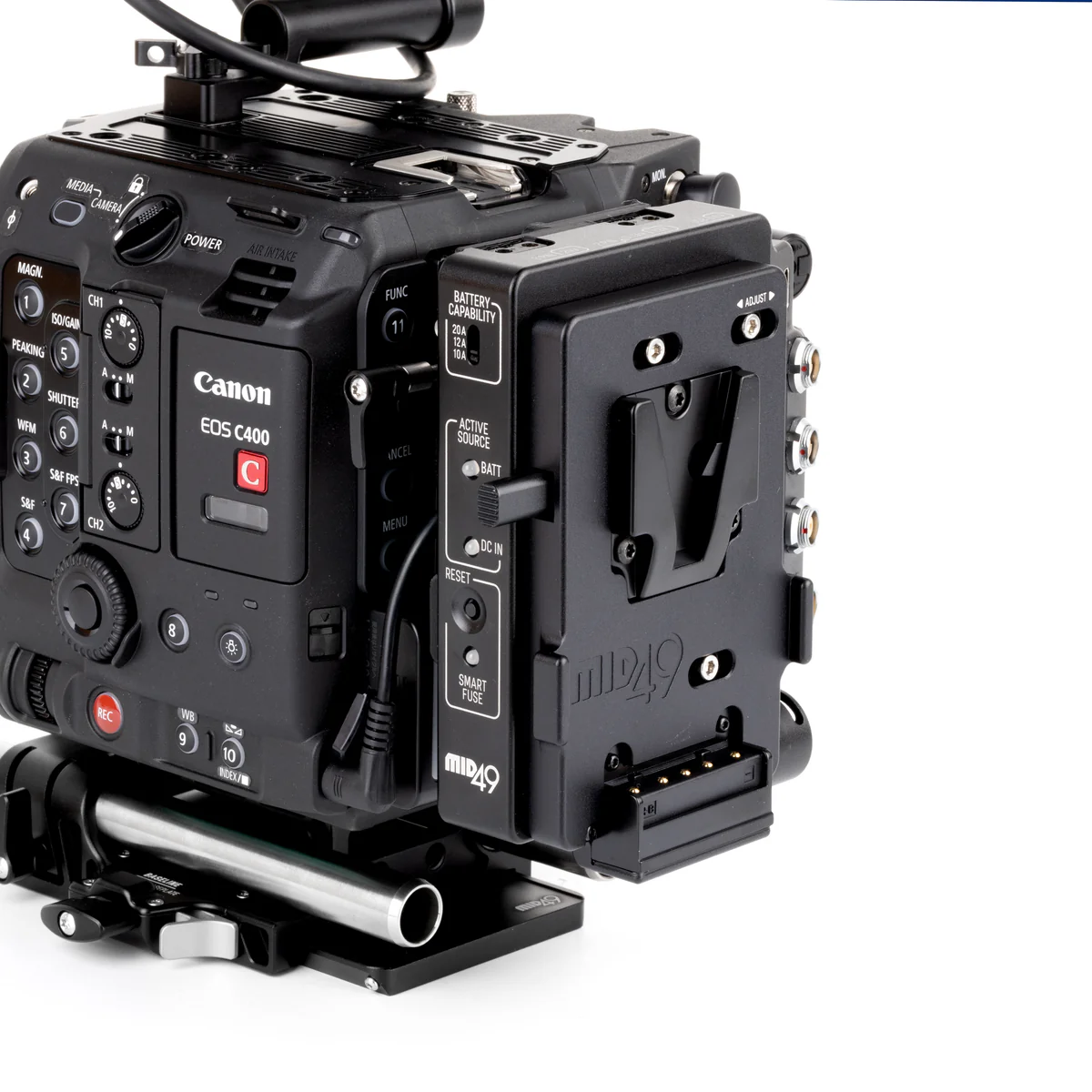

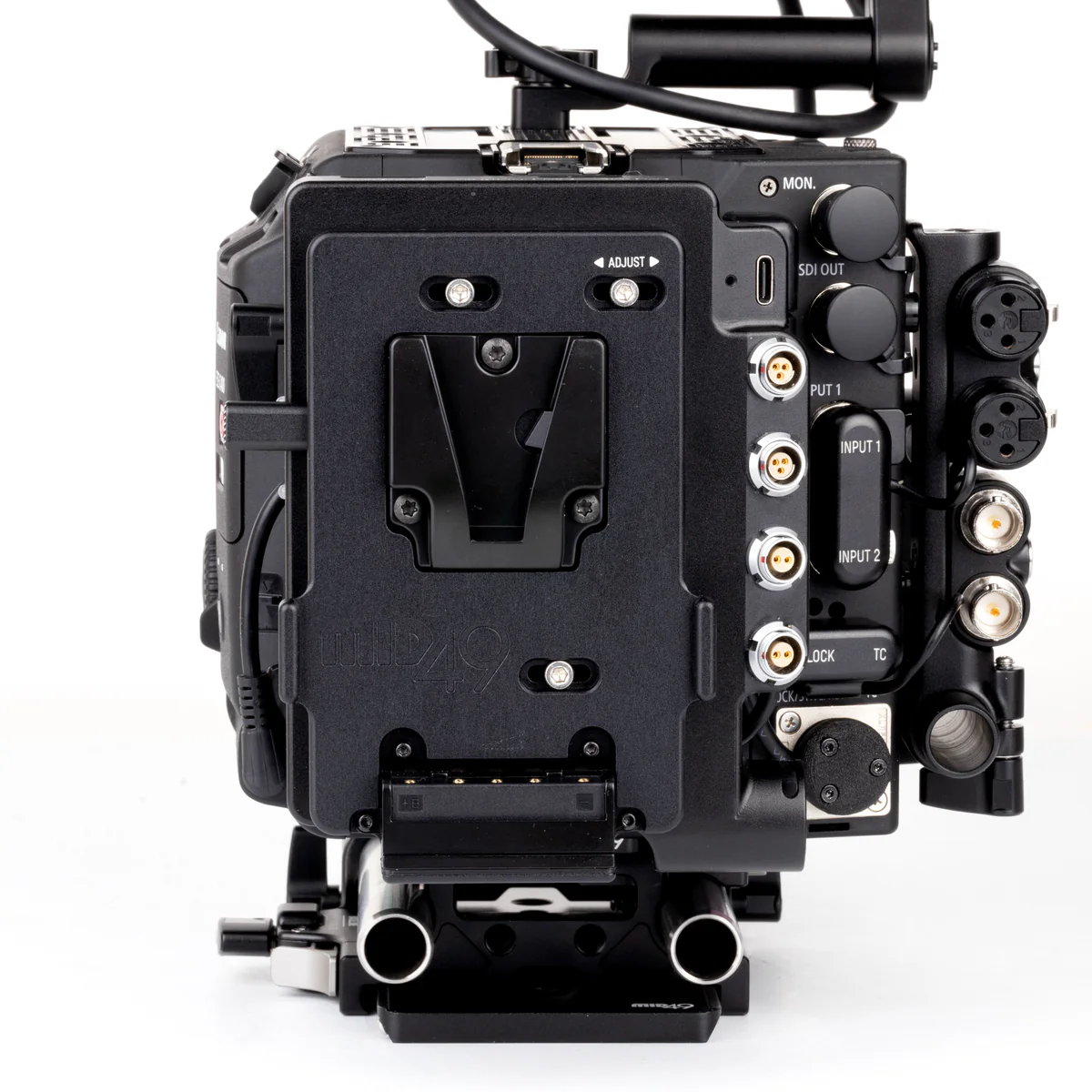

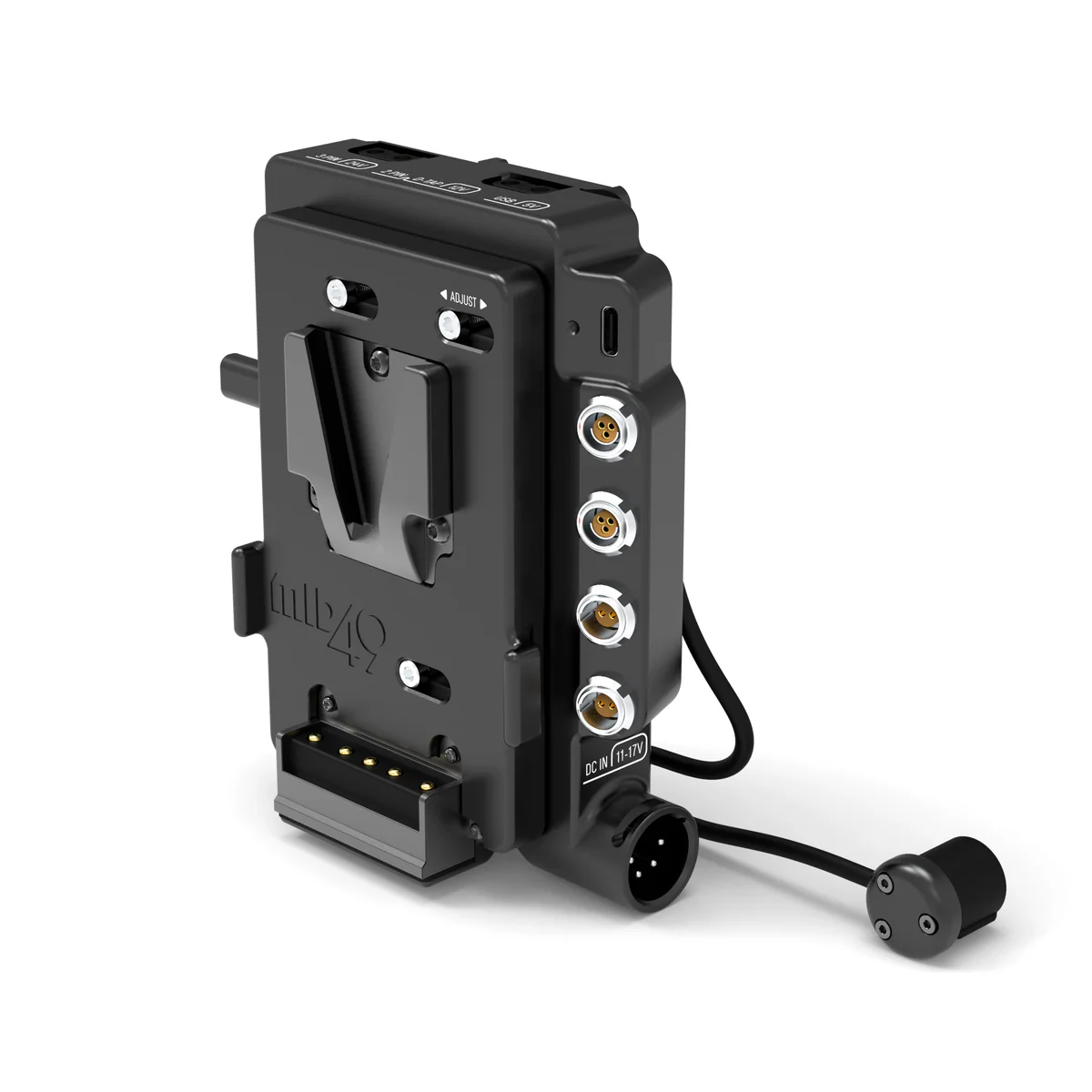

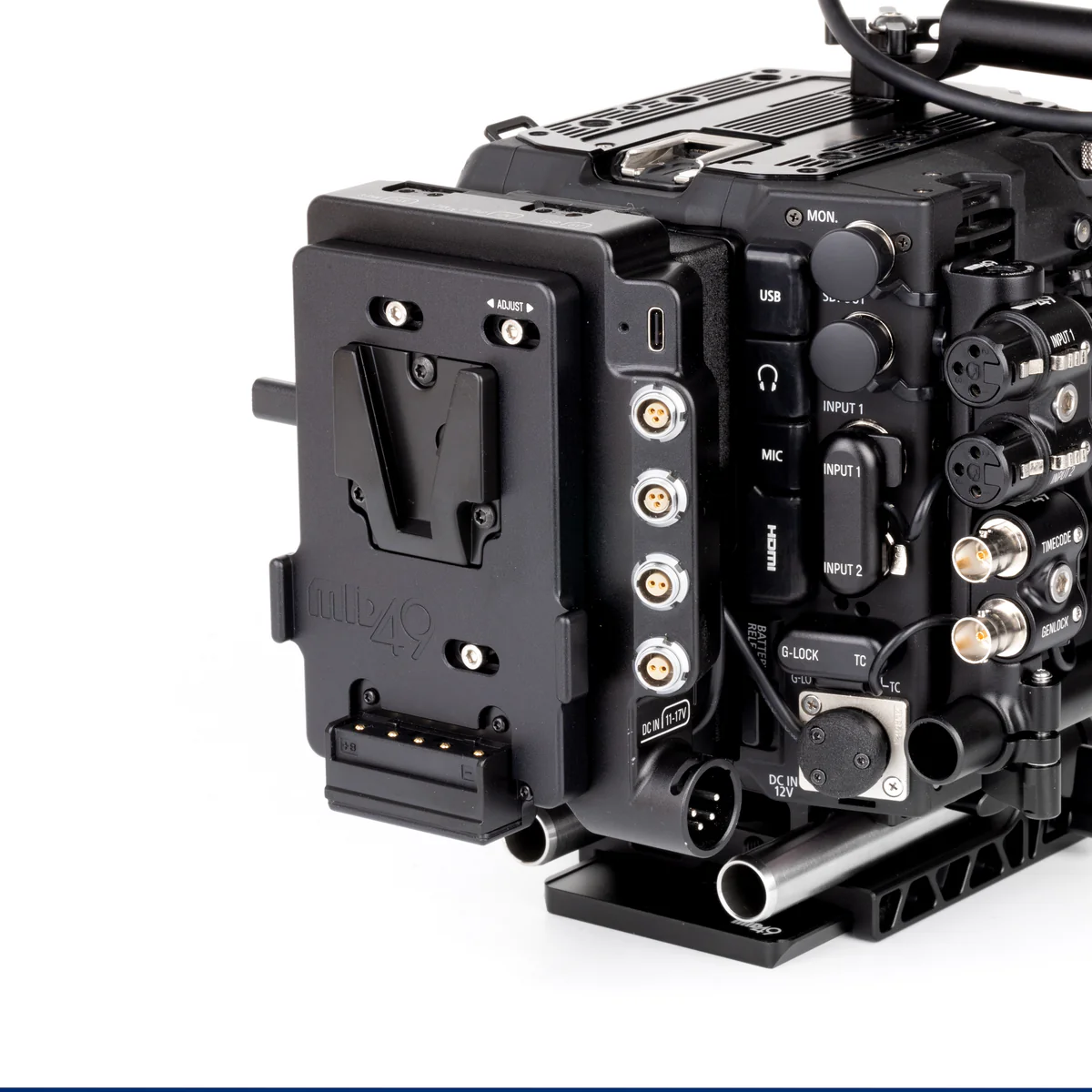

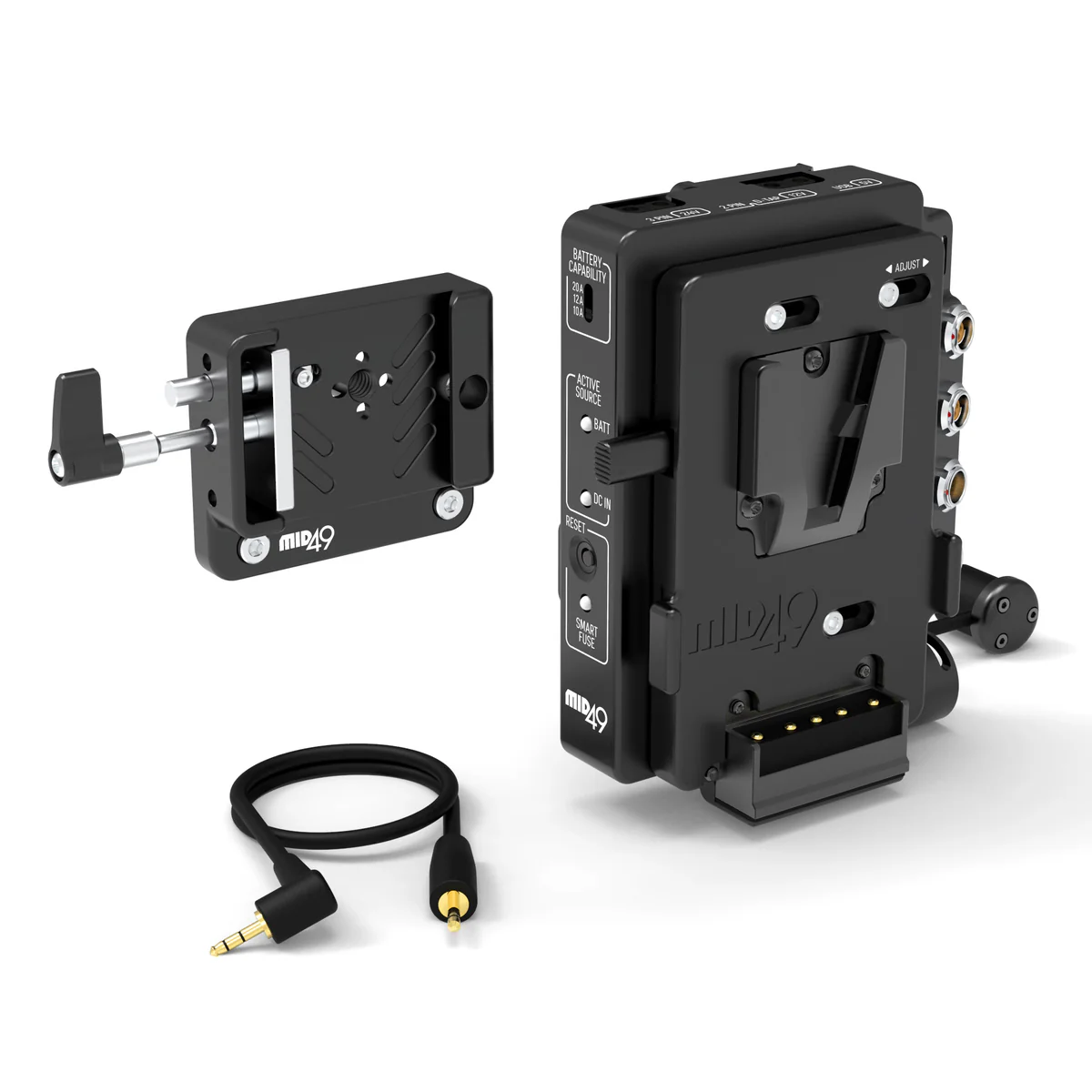

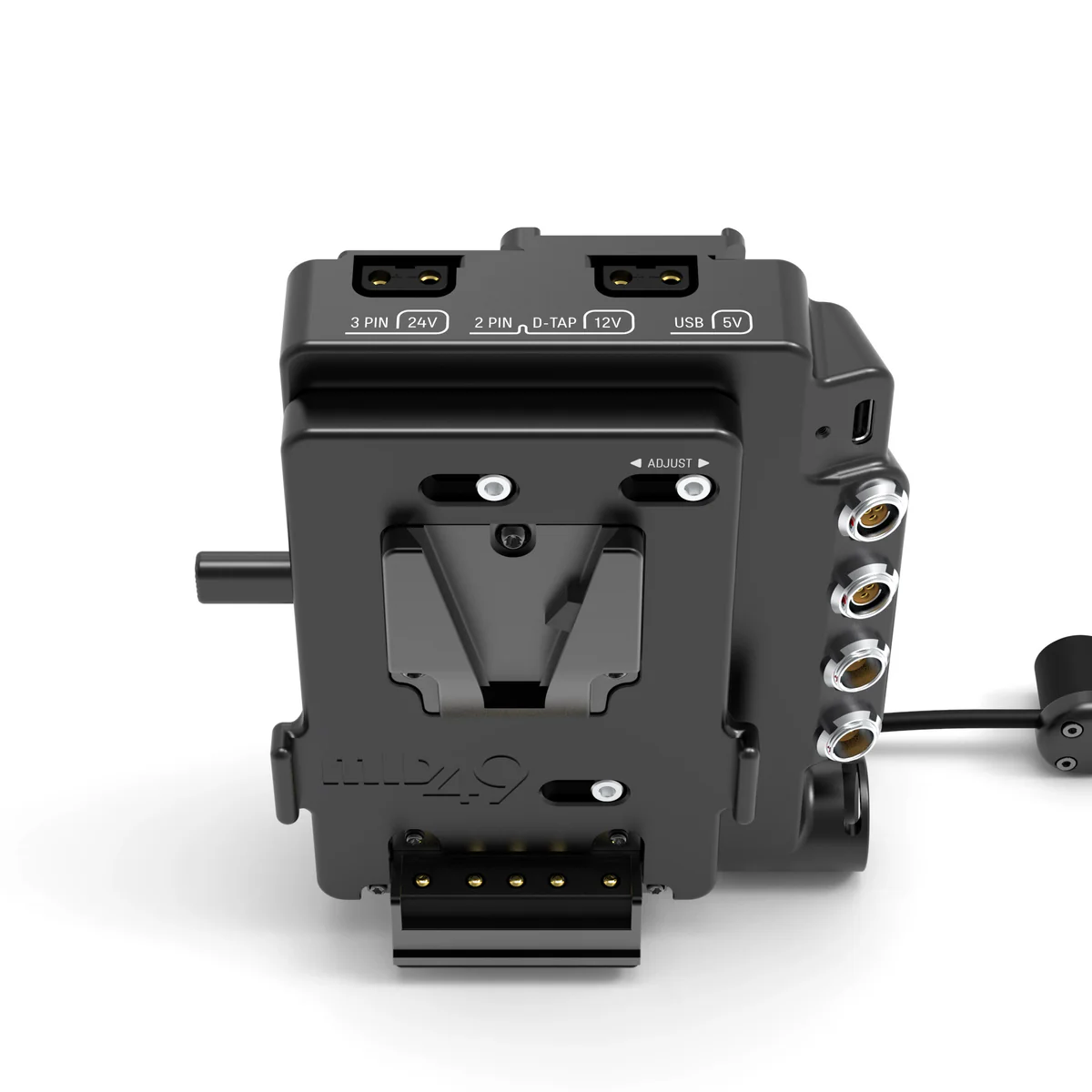

Power Distribution Box DB-10 (Canon C400, V-Mount) attaches to the back of the camera using the included ARCA Backpack and provides intelligent power distribution with D-Taps, 5V USB-C PD, 3pin Fischers, and 2pin LEMO compatible connectors. Removable REMOTE LANC cable enables remote start/stop capability using 3pin Fischer devices.
Hot swap between onboard battery and 4pin XLR DC INPUT without losing camera or accessory power. When both sources are connected, the DC INPUT takes priority down to 12.5V at which point, the DB-8 will switch to an onboard battery.

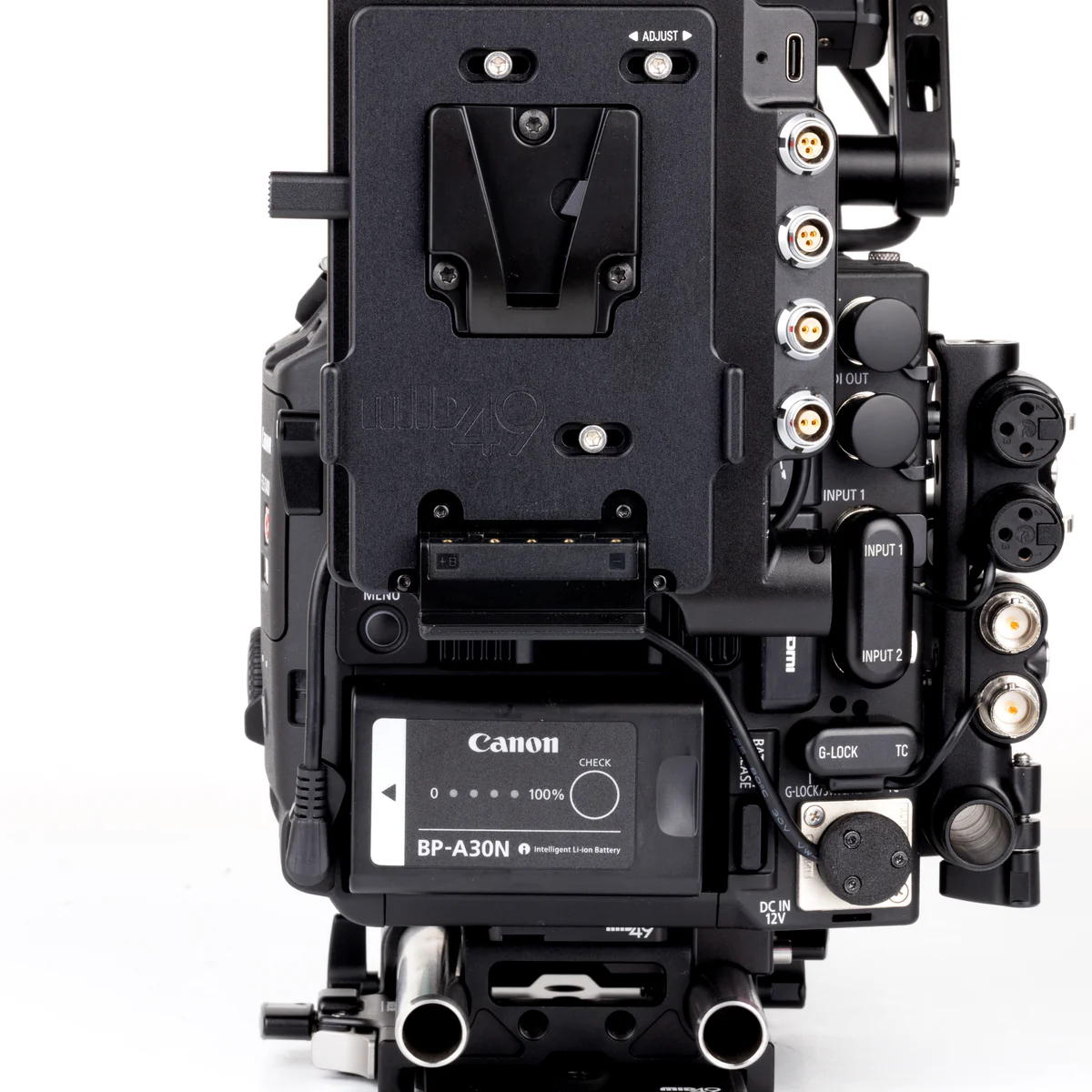

The ARCA Backpack design allows Canon’s BP-A30N battery to be installed in the camera to function as an emergency backup. To swap the internal battery, unlock the ARCA Backpack thumbscrew, slide up, and release the battery.

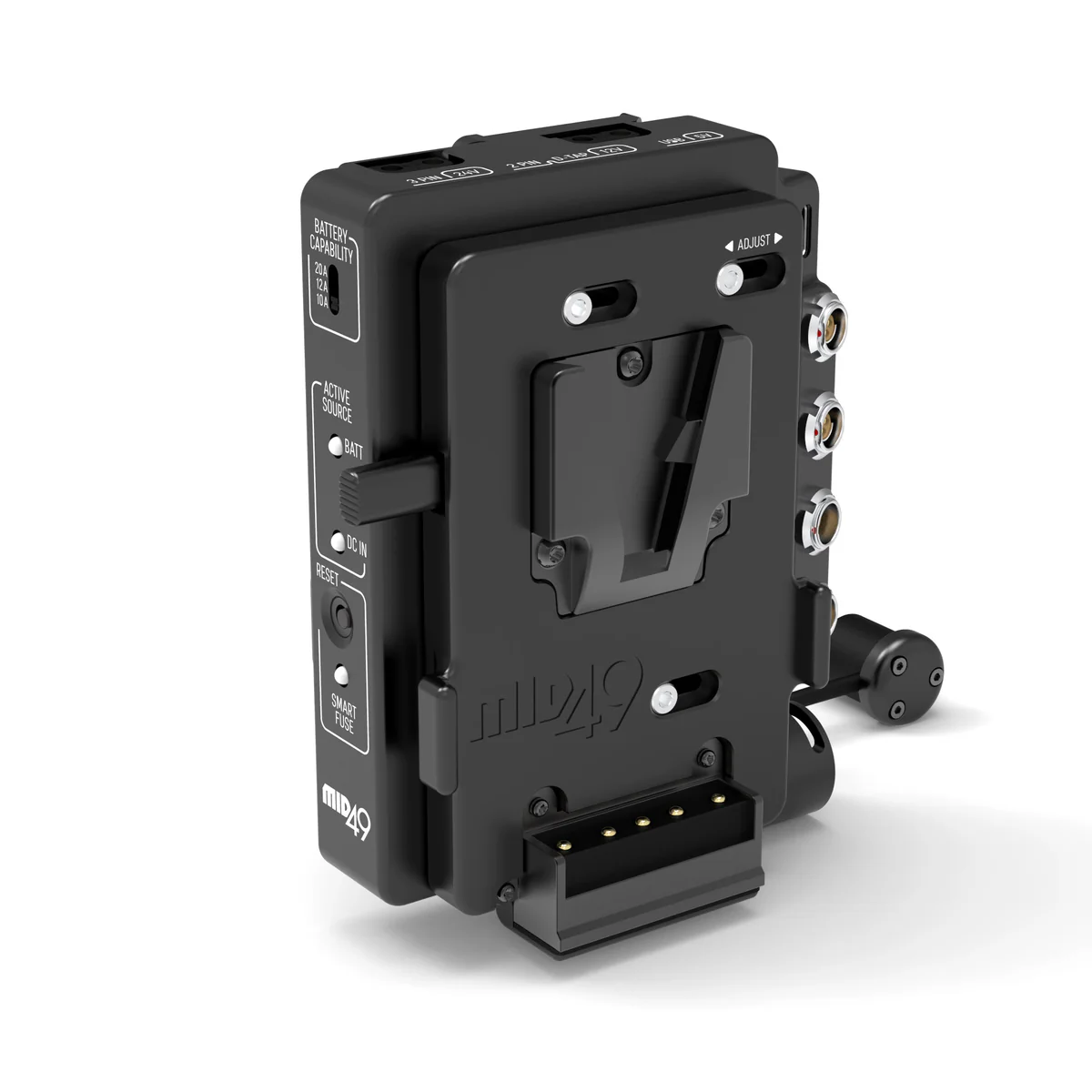

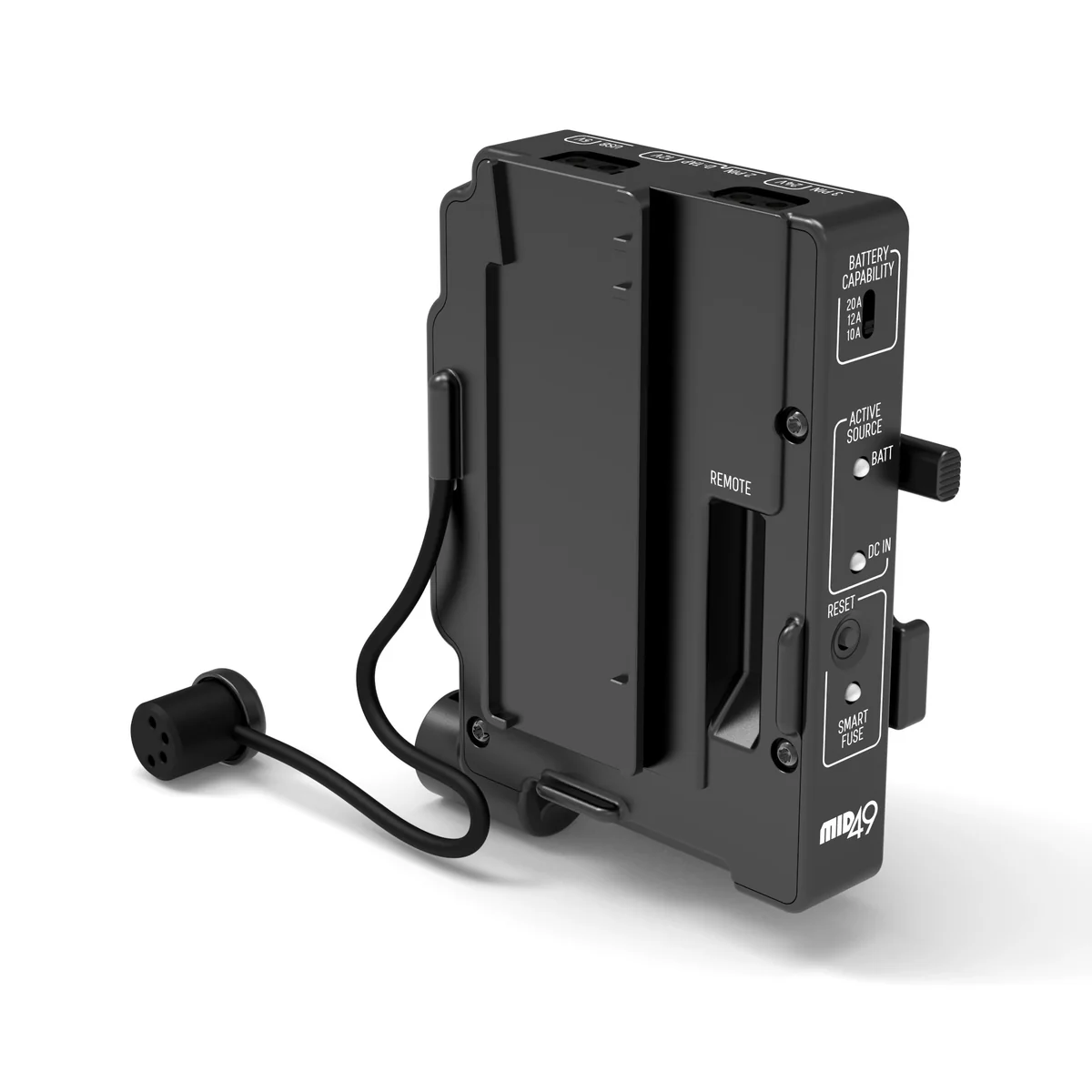

With the SMART FUSE design, camera power is monitored and the remaining power budget is allocated to accessories. For example, the C400 uses approximately 1.6A at 14V so when using a 10A capable battery, the remaining 8.4A is allocated for accessory use. If an accessory configuration exceeds the 8.4A limit, accessory power is cut off, leaving the camera powered. The “SMART FUSE” LED will illuminate showing the error and once the configuration has been adjusted to lower than 8.4A, the RESET button can be pressed and power will be re-enabled to accessory outputs.
In the event of a complete short circuit, the system will immediately shut down and can only be turned back on once the short circuit has been removed.
The DB-10 is also compatible with Canon C300mkIII and C500mkII start/stop capability requires a longer REMOTE LANC cable. Click here for the product Operating Instructions.
User changeable Gold Mount Plates available as well.
INPUTS
BATT V-Mount plate
DC IN 4pin XLR (11-17V)

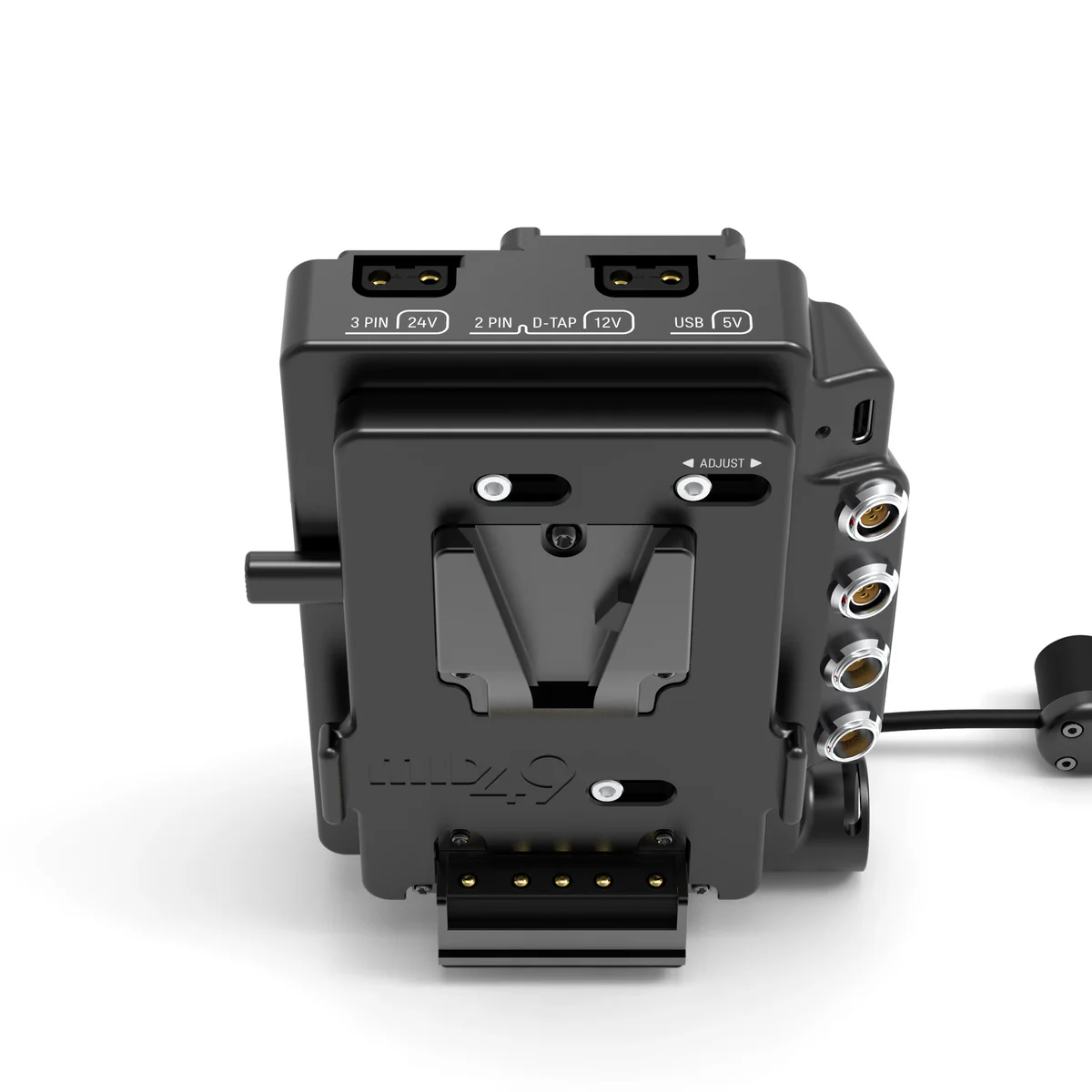

OUTPUTS
2x D-Tap (battery voltage)
2x 3pin (24V at 2.5A with run/stop)
2x 2pin (battery voltage)
1x USB-C PD (5V at 3A with thread lock)
Also available in a Gold Mount version!
Product Weight: 13.6oz (385g)
