Power Distribution Box DB-4 (Canon C70, Gold Mount) ติดตั้งกับ 15mm LW rods ด้วยบานพับหมุนได้ และจัดหาการกระจายพลังงานอัจฉริยะพร้อม D-Taps, 5V USB-C PD, 3pin Fischers และขั้วต่อที่เข้ากันได้กับ 2pin LEMO สายเคเบิล REMOTE LANC ที่ถอดออกได้ช่วยให้สามารถรีโมทเริ่ม/หยุดได้โดยใช้อุปกรณ์ 3pin Fischer
DB-4 ยังเข้ากันได้กับ Canon C80 อีกด้วย
สลับแบบ Hot-swap ระหว่างแบตเตอรี่ในตัวกับ 4pin XLR DC INPUT โดยไม่สูญเสียพลังงานของกล้องหรืออุปกรณ์เสริม เมื่อเชื่อมต่อทั้งสองแหล่งพลังงาน DC INPUT จะมีความสำคัญลงถึง 12.5V ซึ่งจุดนี้ DB-4 จะเปลี่ยนไปใช้แบตเตอรี่ในตัว
การออกแบบแท่นวางรองเท้าช่วยให้แบตเตอรี่ BP-A30N ของ Canon สามารถติดตั้งในกล้องเพื่อทำหน้าที่เป็นแบตเตอรี่สำรองฉุกเฉิน เพื่อเปลี่ยนแบตเตอรี่ภายใน ให้แกว่ง DB-4 ขึ้นและปล่อยแบตเตอรี่ โปรดทราบว่า DB-4 จ่ายไฟ 19.5V ให้กับกล้อง เพื่อให้กล้องเลือกใช้ DC input เป็นค่าเริ่มต้น
DB-4 ยังสามารถแยกออกจากขาตั้งบานพับได้ เผยให้เห็นตัวจับคลิป 15mm rod พร้อมแขนรองแบบแรงเสียดทานภายใน
ด้วยการออกแบบ SMART FUSE พลังงานกล้องจะถูกตรวจสอบ และพลังงานที่เหลือจะถูกจัดสรรให้กับอุปกรณ์เสริม ตัวอย่างเช่น C70 ใช้ประมาณ 1.0A ที่ 14V ดังนั้นเมื่อใช้แบตเตอรี่ที่รองรับ 10A ได้ จำนวน 9.0A ที่เหลือจะถูกจัดสรรสำหรับการใช้งานอุปกรณ์เสริม หากการกำหนดค่าอุปกรณ์เสริมเกินขีดจำกัด 9.0A พลังงานอุปกรณ์เสริมจะถูกตัดออก โดยปล่อยให้กล้องมีไฟ ไฟ LED “SMART FUSE” จะส่องสว่าง แสดงข้อผิดพลาด และเมื่อการกำหนดค่าได้รับการปรับให้ต่ำกว่า 9.0A แล้ว สามารถกดปุ่ม RESET และพลังงานจะถูกเปิดใช้งานใหม่กับเอาต์พุตอุปกรณ์เสริม
ในกรณีที่เกิดการลัดวงจรสมบูรณ์ ระบบจะปิดทันทีและสามารถเปิดได้อีกครั้งก็ต่อเมื่อการลัดวงจรถูกกำจัดแล้วเท่านั้น
V-Mount Plates ที่ผู้ใช้เปลี่ยนได้ก็มีให้บริการเช่นกัน
INPUTS BATT Gold Mount / Anton Bauer interface DC IN 4pin XLR (11-17V)
OUTPUTS 2x D-Tap (battery voltage) 2x 3pin (24V at 2.5A with run/stop) 2x 2pin (battery voltage) 1x USB-C PD (5V at 3A with thread lock)
ยังมีเวอร์ชัน V-Mount ให้บริการอีกด้วย!
น้ำหนักผลิตภัณฑ์: 13.6 ออนซ์ (385 กรัม)

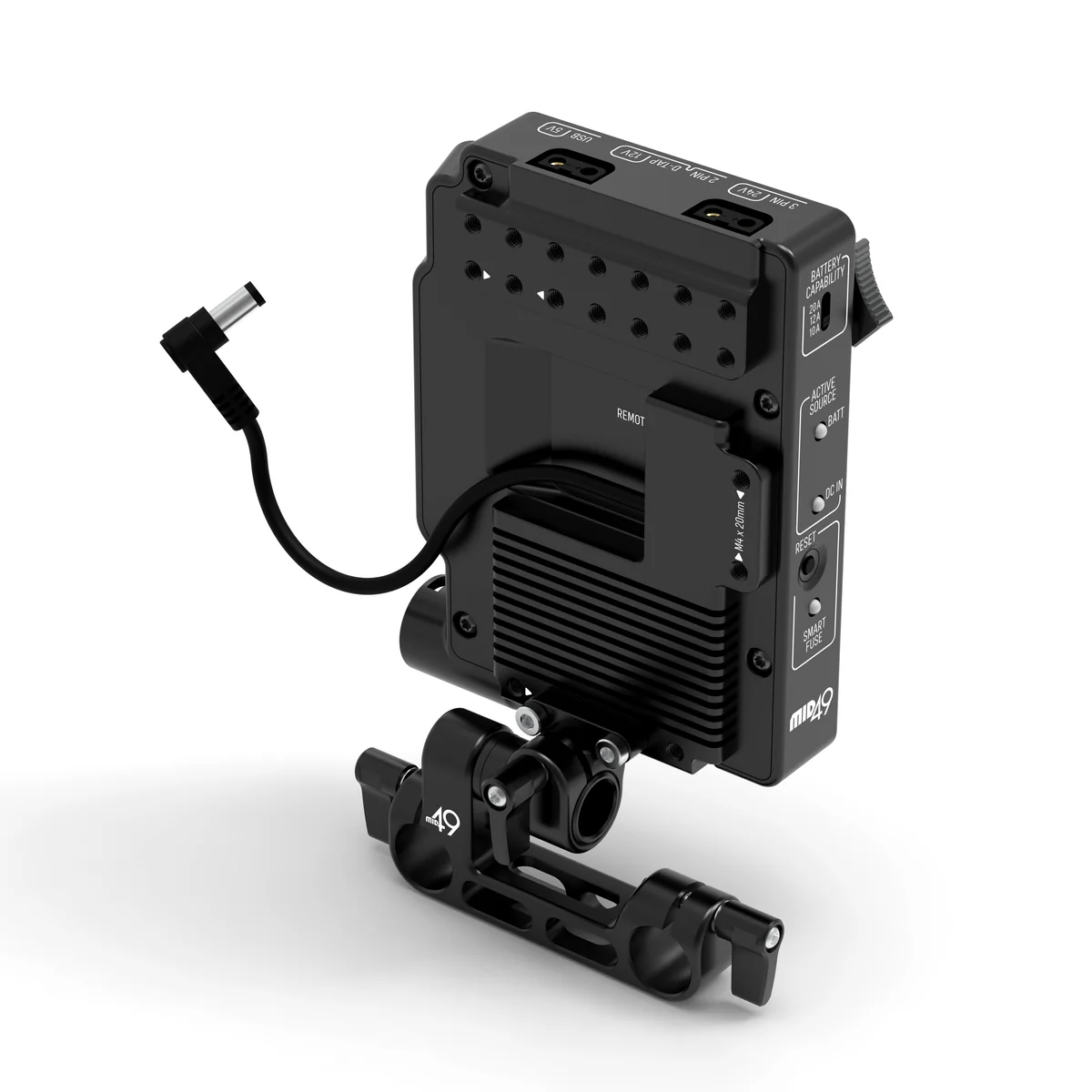

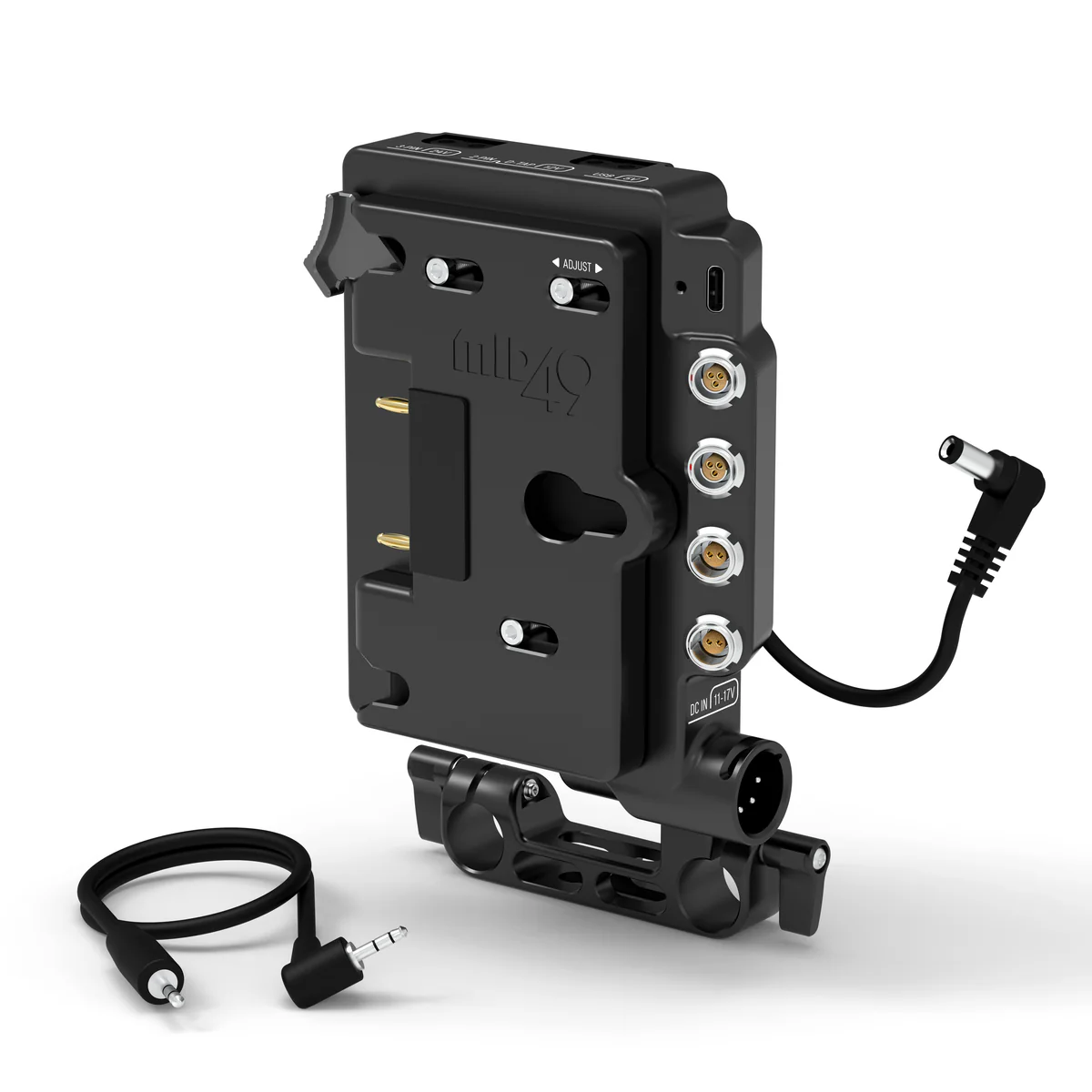

Power Distribution Box DB-4 (Canon C70, Gold Mount) attaches to 15mm LW rods with a hinge pivot and provides intelligent power distribution with D-Taps, 5V USB-C PD, 3pin Fischers, and 2pin LEMO compatible connectors. Removable REMOTE LANC cable enables remote start/stop capability using 3pin Fischer devices.
The DB-4 is also compatible with Canon C80.
Hot-swap between on-board battery and 4pin XLR DC INPUT without losing camera or accessory power. When both sources are connected, the DC INPUT takes priority down to 12.5V at which point, the DB-4 will switch to an onboard battery.
The shoe mount design allows Canon’s BP-A30N battery to be installed in the camera to function as an emergency backup. To swap the internal battery, swing the DB-4 up and release the battery. Note that the DB-4 provides 19.5V to the camera so that the camera will default to the DC input.

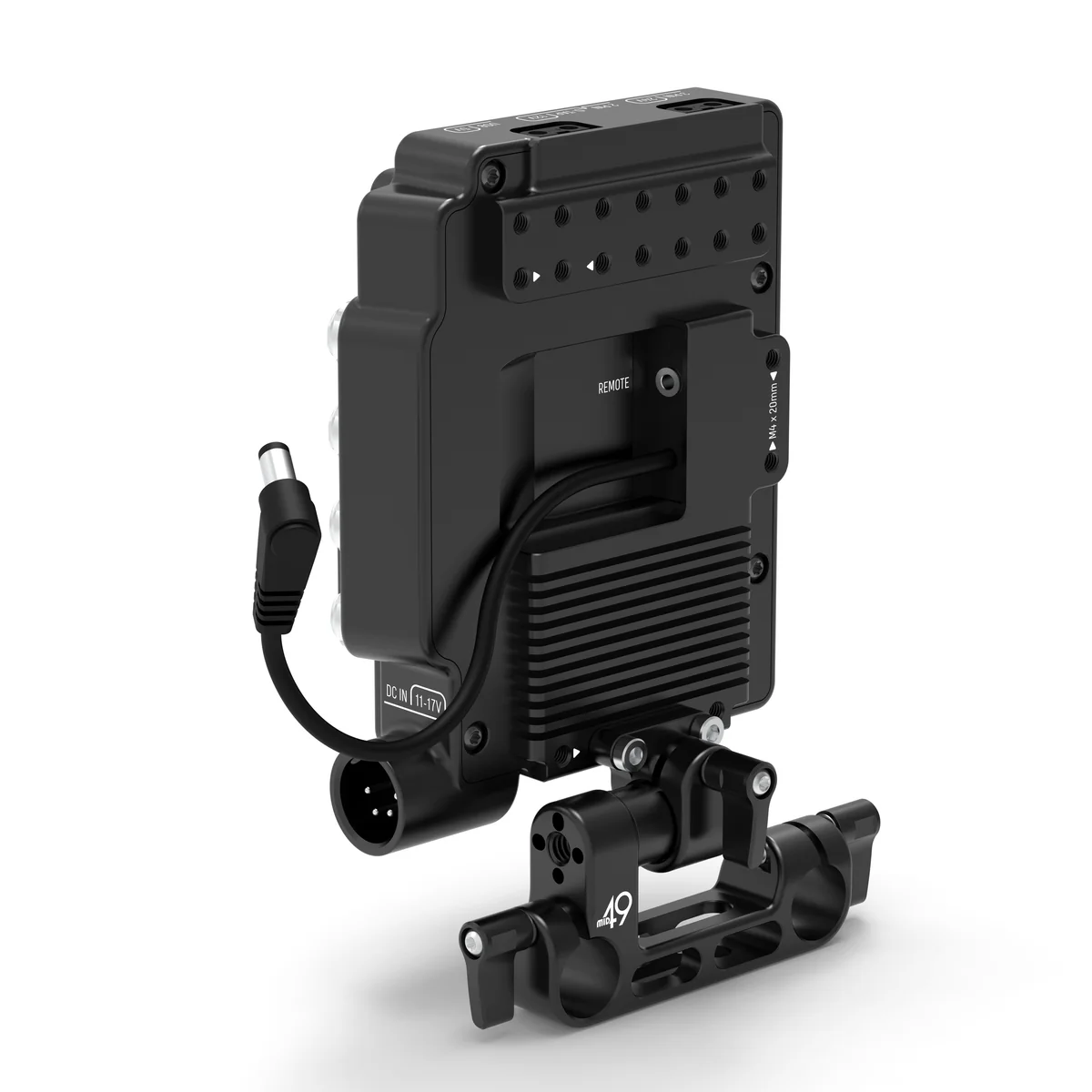

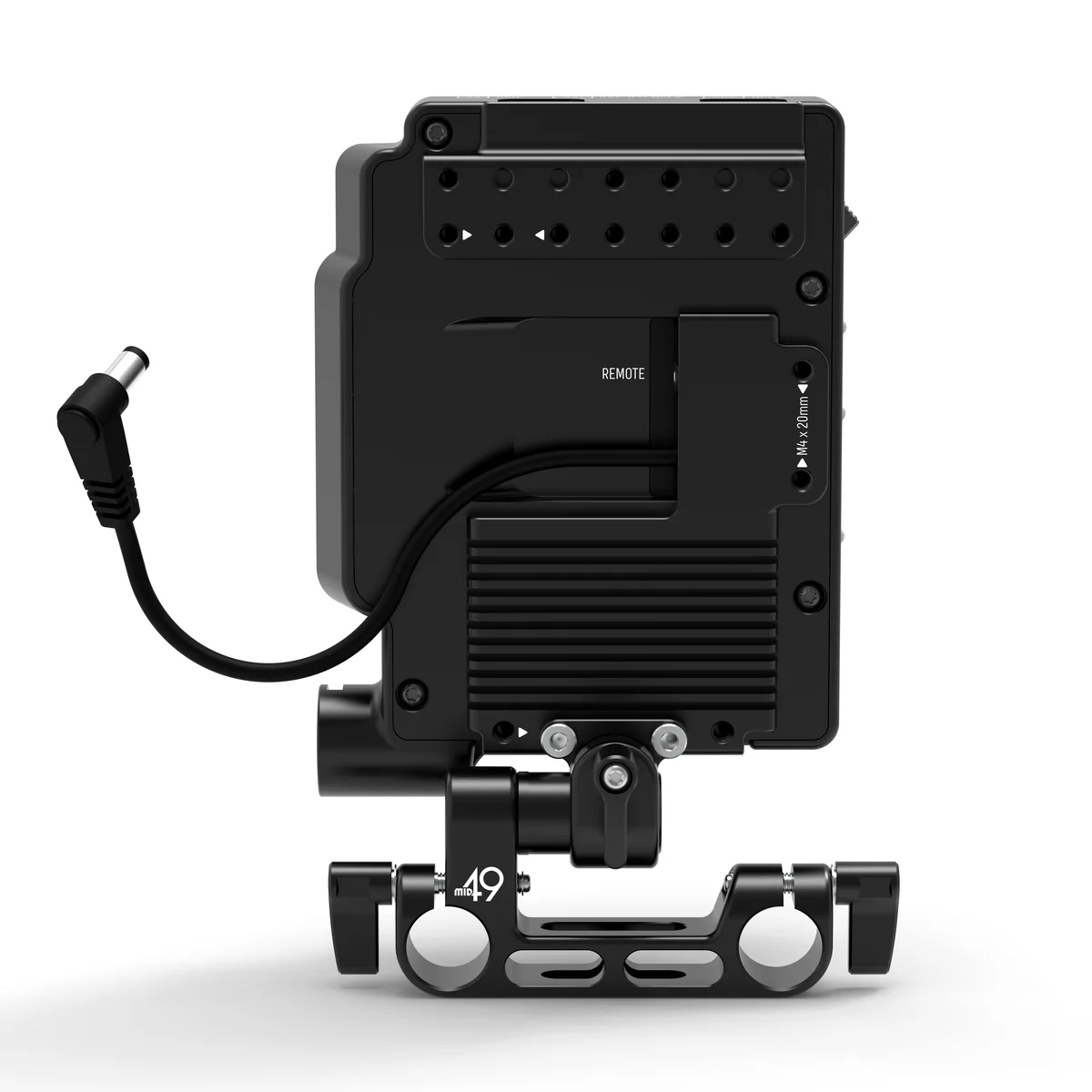

The DB-4 can also be separated from its hinge mount, revealing a 15mm rod clamp with an internal friction sleeve.
With the SMART FUSE design, camera power is monitored, and the remaining power budget is allocated to accessories. For example, the C70 uses approximately 1.0A at 14V so when using a 10A capable battery, the remaining 9.0A is allocated for accessory use. If an accessory configuration exceeds the 9.0A limit, accessory power is cut off, leaving the camera powered. The “SMART FUSE” LED will illuminate, showing the error, and once the configuration has been adjusted to lower than 9.0A, the RESET button can be pressed, and power will be re-enabled to accessory outputs.
In the event of a complete short circuit, the system will immediately shut down and can only be turned back on once the short circuit has been removed.
User changeable V-Mount Plates available as well.
INPUTS
BATT Gold Mount / Anton Bauer interface
DC IN 4pin XLR (11-17V)
OUTPUTS
2x D-Tap (battery voltage)
2x 3pin (24V at 2.5A with run/stop)
2x 2pin (battery voltage)
1x USB-C PD (5V at 3A with thread lock)
Also available in a V-Mount version!
Product Weight: 13.6oz (385g)
