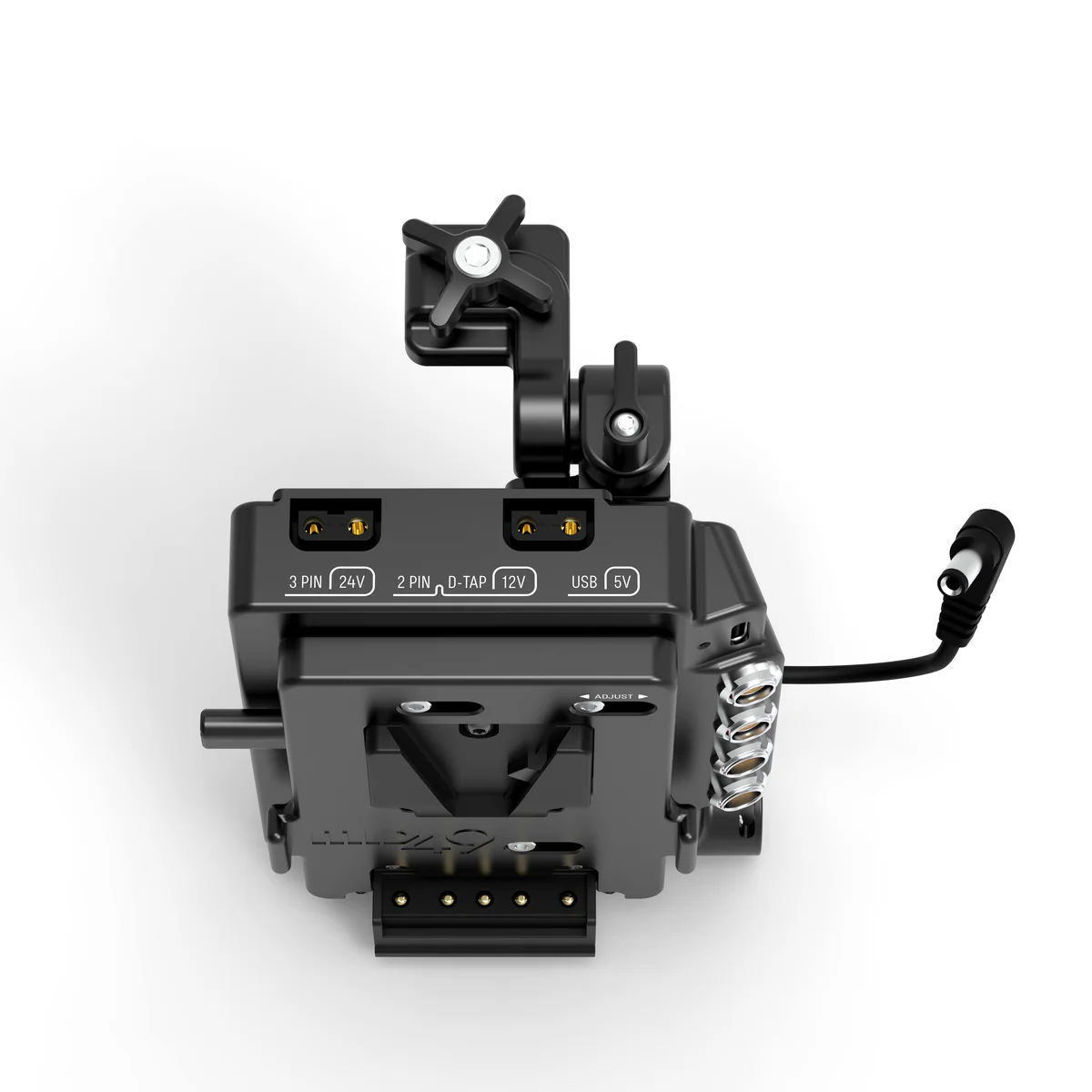

Power Distribution Box DB-4 (Canon C80, V-Mount) ติดตั้งโดยตรงกับช่องเสียบ shoe mount ของ C80 โดยใช้หมุดล็อคและแรงดัน และให้การจ่ายไฟอัจฉริยะพร้อมขั้วต่อ D-Taps, 5V USB-C PD, 3pin Fischers และขั้วต่อที่เข้ากันได้กับ 2pin LEMO สายเคเบิล REMOTE LANC แบบถอดได้ช่วยให้สามารถเริ่ม/หยุดการทำงานจากระยะไกลโดยใช้อุปกรณ์ 3pin Fischer
ยังมีขายในเวอร์ชันที่มี 15mm LW Rod Mount แบบบานพับสำหรับการติดตั้งห่างจากกล้องมากขึ้น
สามารถเปลี่ยนแบตเตอรี่ออนบอร์ดและ 4pin XLR DC INPUT ได้โดยไม่สูญเสียไฟฟ้าของกล้องหรืออุปกรณ์เสริม เมื่อเชื่อมต่อแหล่งจ่ายไฟทั้งสองแหล่ง DC INPUT จะได้รับความสำคัญก่อนจนกว่าจะถึง 12.5V ณ จุดนั้น DB-4 จะเปลี่ยนไปใช้แบตเตอรี่ออนบอร์ด
การออกแบบ shoe mount ช่วยให้แบตเตอรี่ BP-A30N ของ Canon สามารถติดตั้งในกล้องเพื่อทำหน้าที่เป็นแบตเตอรี่สำรองฉุกเฉิน ในการเปลี่ยนแบตเตอรี่ภายใน ให้หมุน DB-4 ขึ้นแล้วปล่อยแบตเตอรี่ โปรดทราบว่า DB-4 จ่ายไฟ 19.5V ให้กับกล้อง เพื่อให้กล้องใช้อินพุต DC เป็นค่าเริ่มต้น
DB-4 ยังสามารถแยกออกจาก shoe mount ได้ เผยให้เห็น rod clamp 15mm พร้อมแขนกันการเสียดสีภายใน
ด้วยการออกแบบ SMART FUSE จะมีการตรวจสอบไฟฟ้าของกล้องและจัดสรรงบประมาณไฟฟ้าที่เหลือให้กับอุปกรณ์เสริม เช่น C80 ใช้ไฟประมาณ 1.0A ที่ 14V ดังนั้นเมื่อใช้แบตเตอรี่ที่รองรับ 10A ได้ จะมี 9.0A ที่เหลือสำหรับใช้กับอุปกรณ์เสริม หากการกำหนดค่าอุปกรณ์เสริมเกินขีดจำกัด 9.0A ไฟฟ้าของอุปกรณ์เสริมจะถูกตัดออก โดยปล่อยให้กล้องมีไฟฟ้าต่อไป ไฟ LED “SMART FUSE” จะสว่างขึ้นแสดงข้อผิดพลาด และเมื่อปรับการกำหนดค่าให้ต่ำกว่า 9.0A แล้ว จะสามารถกดปุ่ม RESET และเปิดไฟฟ้าให้กับเอาต์พุตอุปกรณ์เสริมใหม่ได้
ในกรณีที่เกิดการลัดวงจรสมบูรณ์ ระบบจะปิดทันทีและสามารถเปิดกลับได้เมื่อเอาการลัดวงจรออกแล้วเท่านั้น
DB-4 ยังเข้ากันได้กับ Canon C70 แต่ช่องเสียบรองเท้าของกล้องตัวนั้นอยู่ในตำแหน่งที่แตกต่างกัน จึงแนะนำให้ใช้เวอร์ชัน Rod Mounted
แผ่นยึด Gold Mount ที่ผู้ใช้เปลี่ยนได้ก็มีจำหน่ายเช่นกัน
อินพุต
- BATT: แผ่นยึด V-Mount
- DC IN: 4pin XLR (11-17V)
เอาต์พุต
- 2x D-Tap (แรงดันแบตเตอรี่)
- 2x 3pin (24V ที่ 2.5A พร้อม run/stop)
- 2x 2pin (แรงดันแบตเตอรี่)
- 1x USB-C PD (5V ที่ 3A พร้อมล็อคเกลียว)
ยังมีขายในเวอร์ชัน Gold Mount อีกด้วย!
น้ำหนักผลิตภัณฑ์: 13.6 ออนซ์ (385 กรัม)

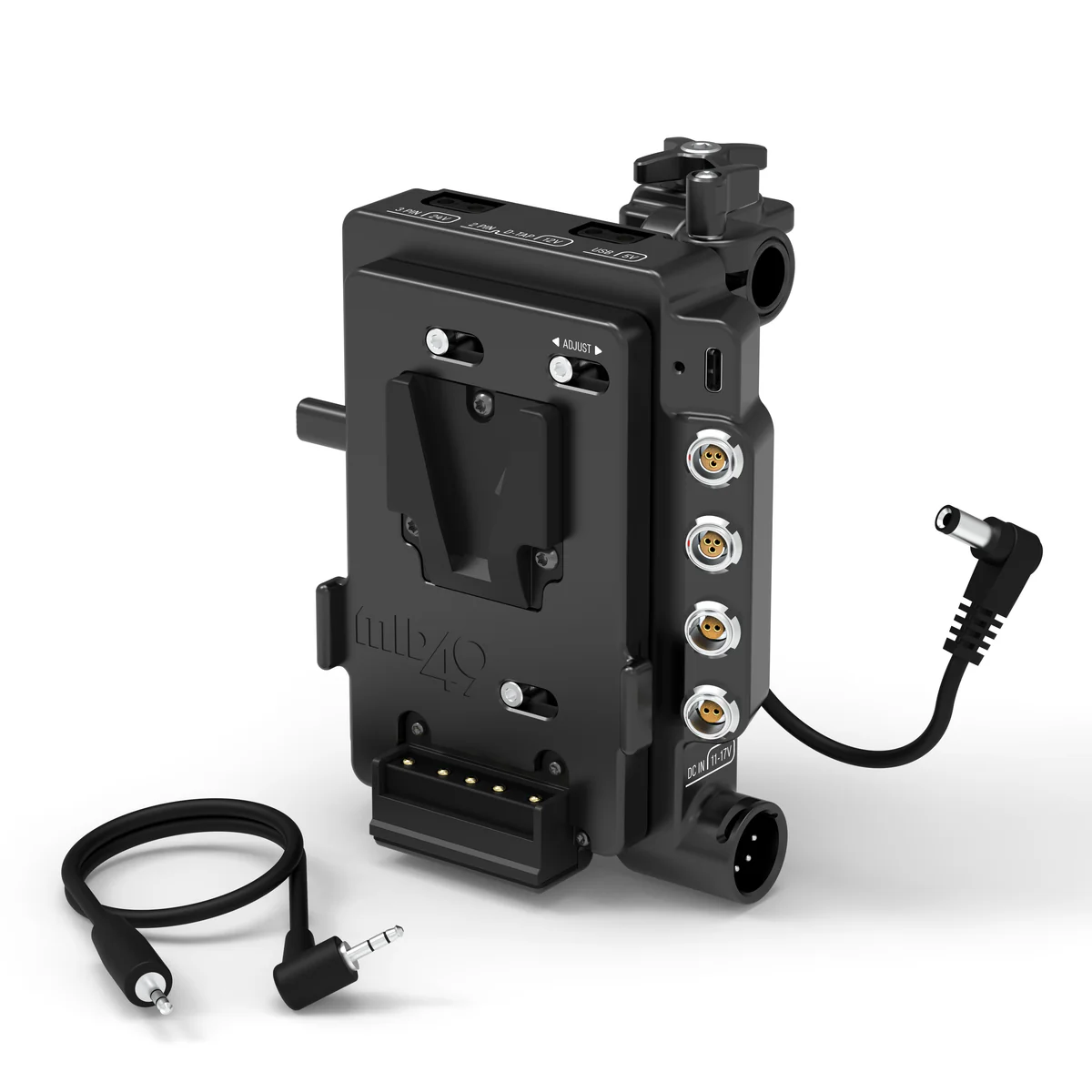

Power Distribution Box DB-4 (Canon C80, V-Mount) attaches directly to the shoe mount of the C80 using locking pins and pressure and provides intelligent power distribution with D-Taps, 5V USB-C PD, 3pin Fischers, and 2pin LEMO compatible connectors. Removable REMOTE LANC cable enables remote start/stop capability using 3pin Fischer devices.
Also available in a hinged 15mm LW Rod Mount version for attaching further away from the camera.
Hot-swap between on-board battery and 4pin XLR DC INPUT without losing camera or accessory power. When both sources are connected, the DC INPUT takes priority down to 12.5V at which point, the DB-4 will switch to an onboard battery.

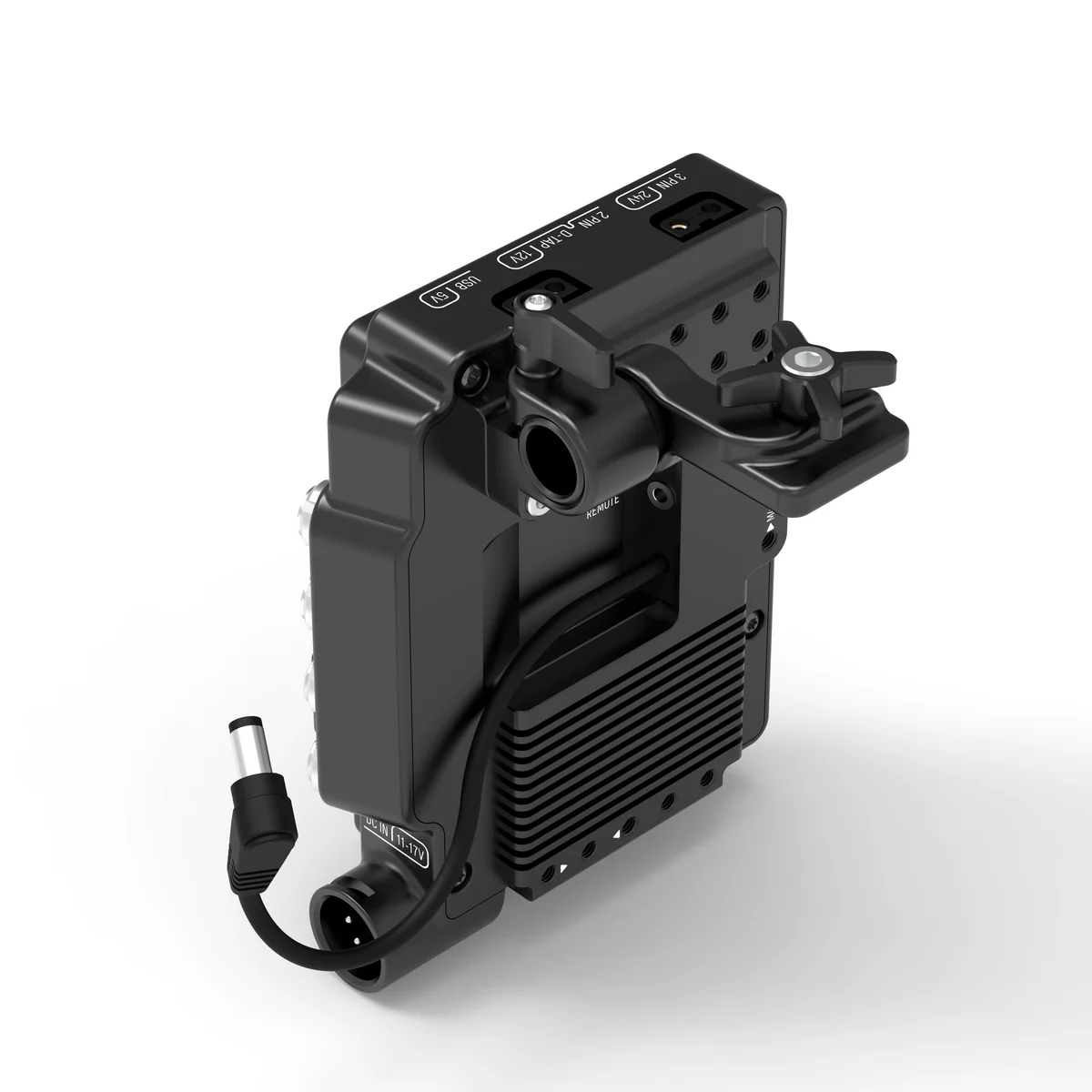

The shoe mount design allows Canon’s BP-A30N battery to be installed in the camera to function as an emergency backup. To swap the internal battery, swing the DB-4 up and release the battery. Note that the DB-4 provides 19.5V to the camera so that the camera will default to the DC input.

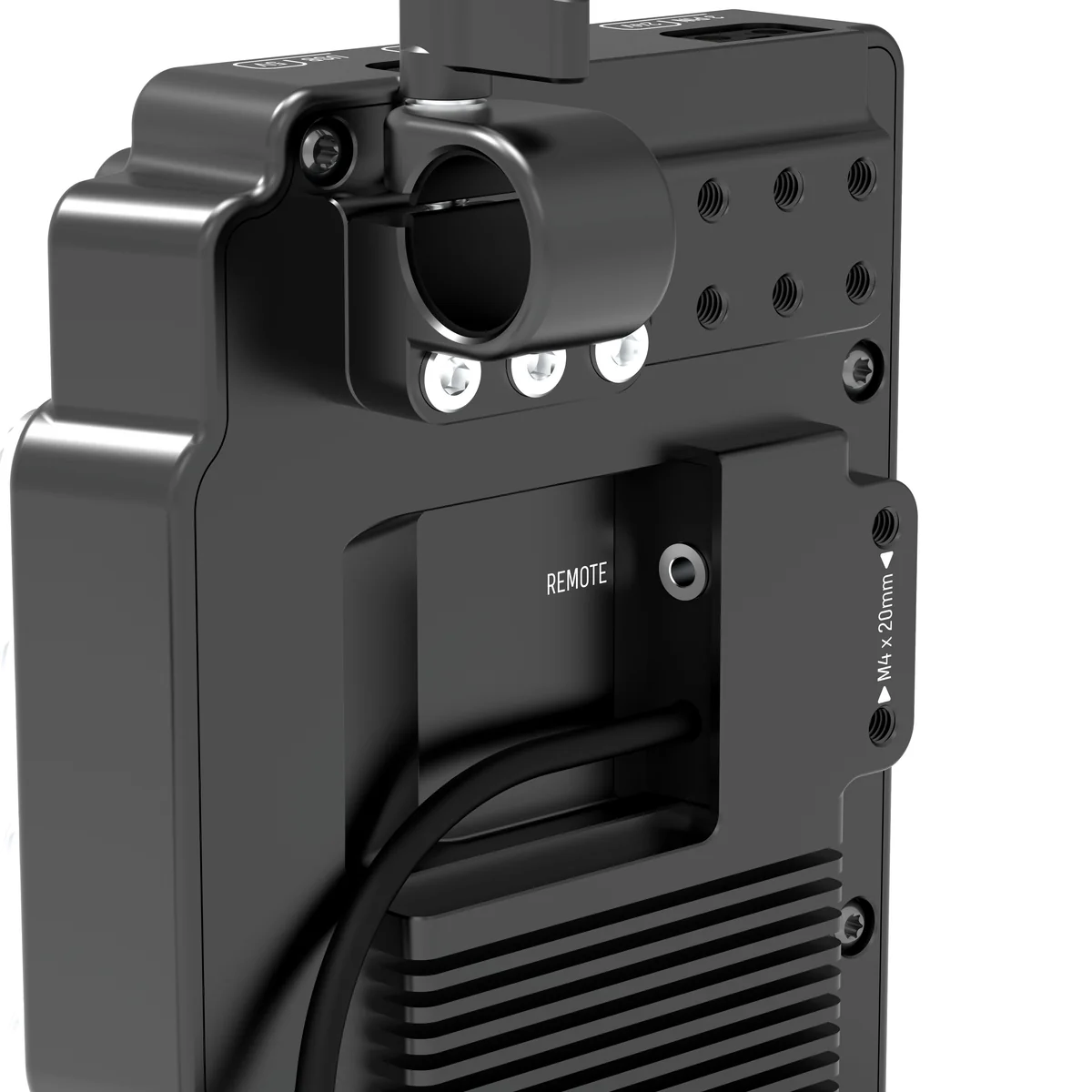

The DB-4 can also be separated from its shoe mount, revealing a 15mm rod clamp with an internal friction sleeve.

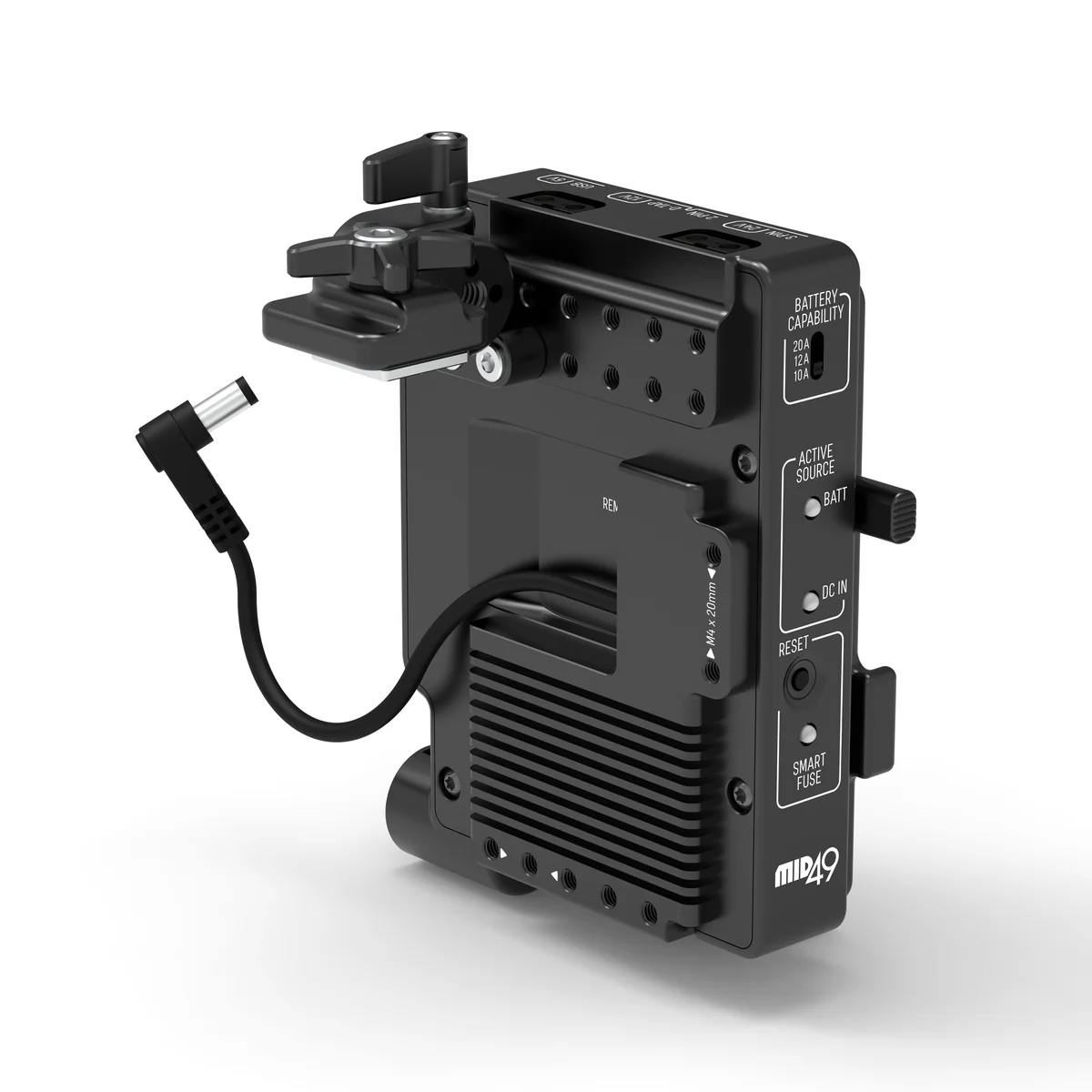

With the SMART FUSE design, camera power is monitored and the remaining power budget is allocated to accessories. For example, the C80 uses approximately 1.0A at 14V so when using a 10A capable battery, the remaining 9.0A is allocated for accessory use. If an accessory configuration exceeds the 9.0A limit, accessory power is cut off, leaving the camera powered. The “SMART FUSE” LED will illuminate, showing the error, and once the configuration has been adjusted to lower than 9.0A, the RESET button can be pressed, and power will be re-enabled to accessory outputs.
In the event of a complete short circuit, the system will immediately shut down and can only be turned back on once the short circuit has been removed.
The DB-4 is also compatible with Canon C70 but that camera’s shoe is in a different location so the Rod Mounted version is suggested.
User changeable Gold Mount Plates are available as well.
INPUTS
BATT V-Mount plate
DC IN 4pin XLR (11-17V)
OUTPUTS
2x D-Tap (battery voltage)
2x 3pin (24V at 2.5A with run/stop)
2x 2pin (battery voltage)
1x USB-C PD (5V at 3A with thread lock)
Also available in a Gold Mount version!
Product Weight: 13.6oz (385g)
