ARCA Top Handle Kit + 15mm LW (RED Komodo, Komodo-X, V-Raptor) ประกอบด้วย ARCA Top Mount (RED Komodo, Komodo-X, V-Raptor), ARCA Top Handle และ Rod Bracket (15mm LW)
ARCA Top Mount (Komodo, Komodo-X, V-Raptor) ติดตั้งกับสกรู 1/4-20 จำนวน 2 ตัวบนด้านบนของกล้อง Komodo, Komodo-X และ V-Raptor สำหรับ Komodo-X สามารถใช้สกรู M4 จำนวน 2 ตัวที่แถมมาให้เพื่อติดตั้ง Top Mount กับส่วนหลังของด้านบนกล้อง สำหรับ V-Raptor จะเข้ากันได้เฉพาะกับรูสกรูด้านบนชุดหน้าเท่านั้น
การใช้ช่อง ARCA Swiss มาตรฐานตรงกลาง ARCA Top Handle และ ARCA Top Plate (114mm) สามารถติดตั้งจากด้านบนหรือเลื่อนเข้าจากด้านหลังได้ เมื่อเลื่อนเข้าจากด้านหลัง ขาล็อคจะเข้าที่พร้อมเสียง”ป๊อป” เมื่อติดตั้งถูกต้อง ปรับตำแหน่งแล้วล็อคด้วยสกรูหัวแม่มือแบบ ratcheting การติดตั้งจากด้านบนทำได้โดยคลายสกรูหัวแม่มือ ดึงลูกบิดแรตเช็ตออก และหมุนสกรูหัวแม่มือจนแคลมป์ ARCA เปิดเต็มที่ ทำขั้นตอนย้อนกลับเพื่อขันแน่น
Top mount ยังมีรู 1/4-20, 3/8-16 พร้อม ARRI locating pins และรู M4x20mm สำหรับติดตั้งอุปกรณ์เสริม
ARCA Top Handle เป็นด้ามจับกล้องแบบเลื่อนได้น้ำหนักเบาที่ติดตั้งกับ ARCA Top Mount (RED Komodo, Komodo-X, V-Raptor) และมีรูยึด 1/4-20 และ 3/8-16 พร้อม ARRI locating pins ในระยะห่างมาตรฐาน มีรูเกลียว M4x20mm หลายด้านสำหรับติดตั้ง Rod Bracket (15mm LW) หรืออุปกรณ์เสริม ARRI M4 อื่นๆ มี Hot shoe mount ที่ด้านหน้าและหลังสำหรับไฟ ไมโครโฟน และอุปกรณ์เสริมแบบชูอื่นๆ
Rod Bracket (15mm LW) รองรับก้าน 15mm จำนวน 2 ชิ้นในระยะห่าง 60mm แบบ lightweight และติดตั้งด้วยสกรู 1/4-20 จำนวน 2 ตัวห่างกัน 18mm ที่ด้านหลังของ baseplates Baseline 15mm LW เพื่อเพิ่มการรองรับก้านด้านหลัง
สกรู M4 ห่างกัน 20mm สามารถใช้แทนเพื่อติดตั้งกับผลิตภัณฑ์เช่น ARCA Top Handle และ ARCA Top Plate (114mm) หรืออุปกรณ์อื่นๆ ที่มีระยะห่าง ARRI M4 มาตรฐาน มีรูเกลียว M4x20mm บนด้านบนสำหรับเพิ่มอุปกรณ์เสริมเพิ่มเติม หากต้องการใช้กับ Kinefinity MAVO mark2 จะต้องใช้ Top Mount Adapter (Kinefinity MAVO mark2) เพิ่มเติม
น้ำหนักผลิตภัณฑ์: 7.80 ออนซ์ (221 กรัม)
ขนาดผลิตภัณฑ์ (กว้าง x ยาว x สูง): 4.23 x 4.33 x 3.04 นิ้ว (107 x 110 x 77 มม.)

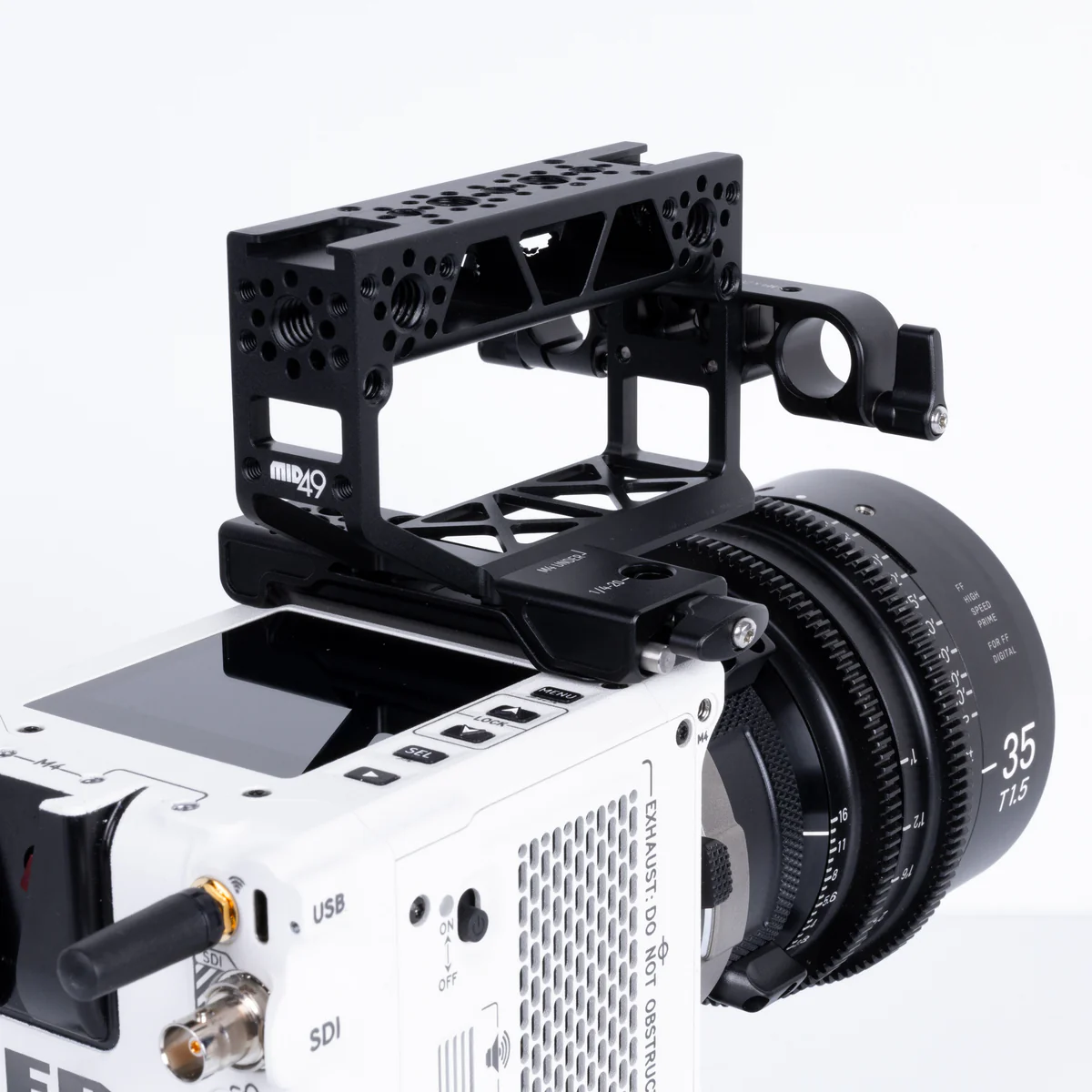

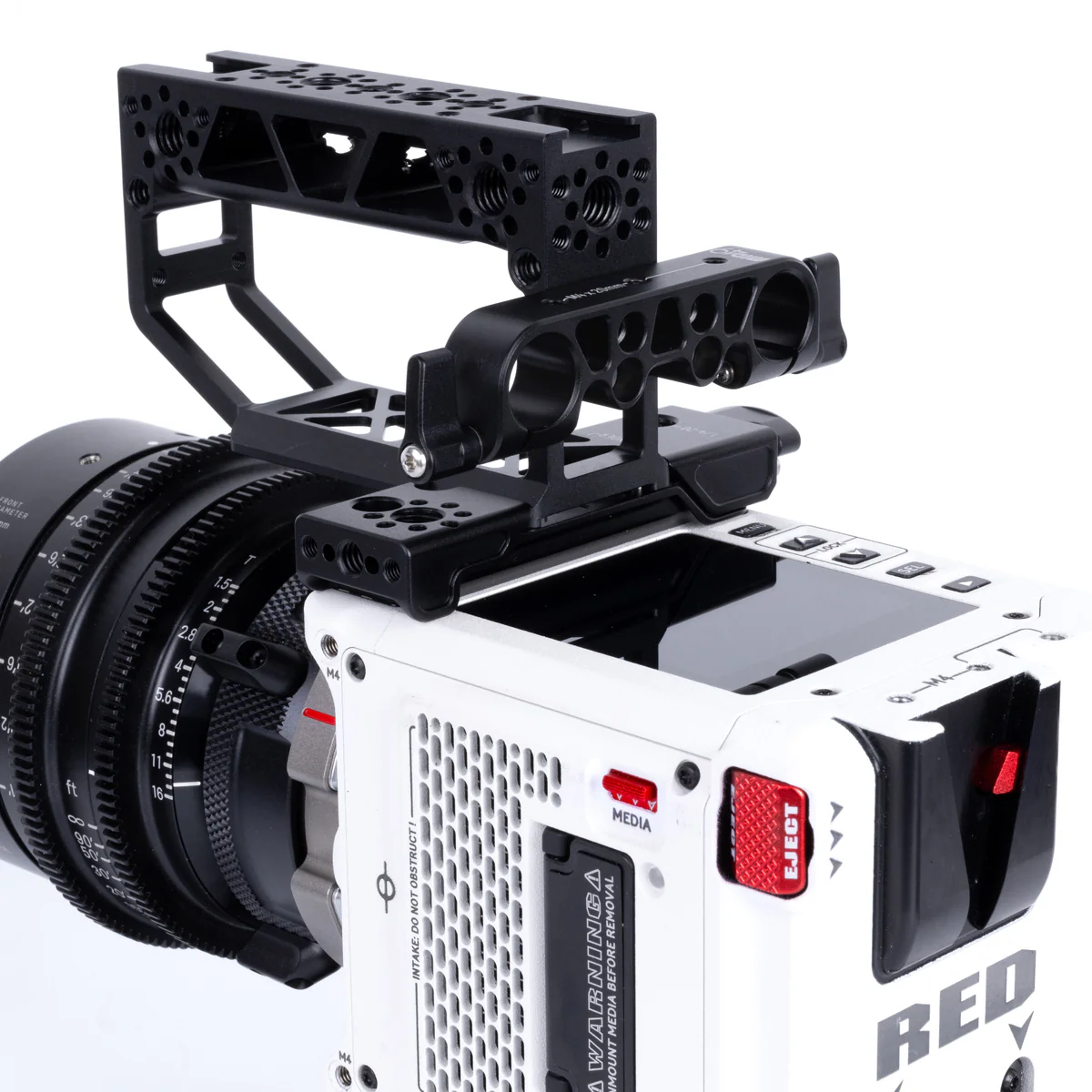

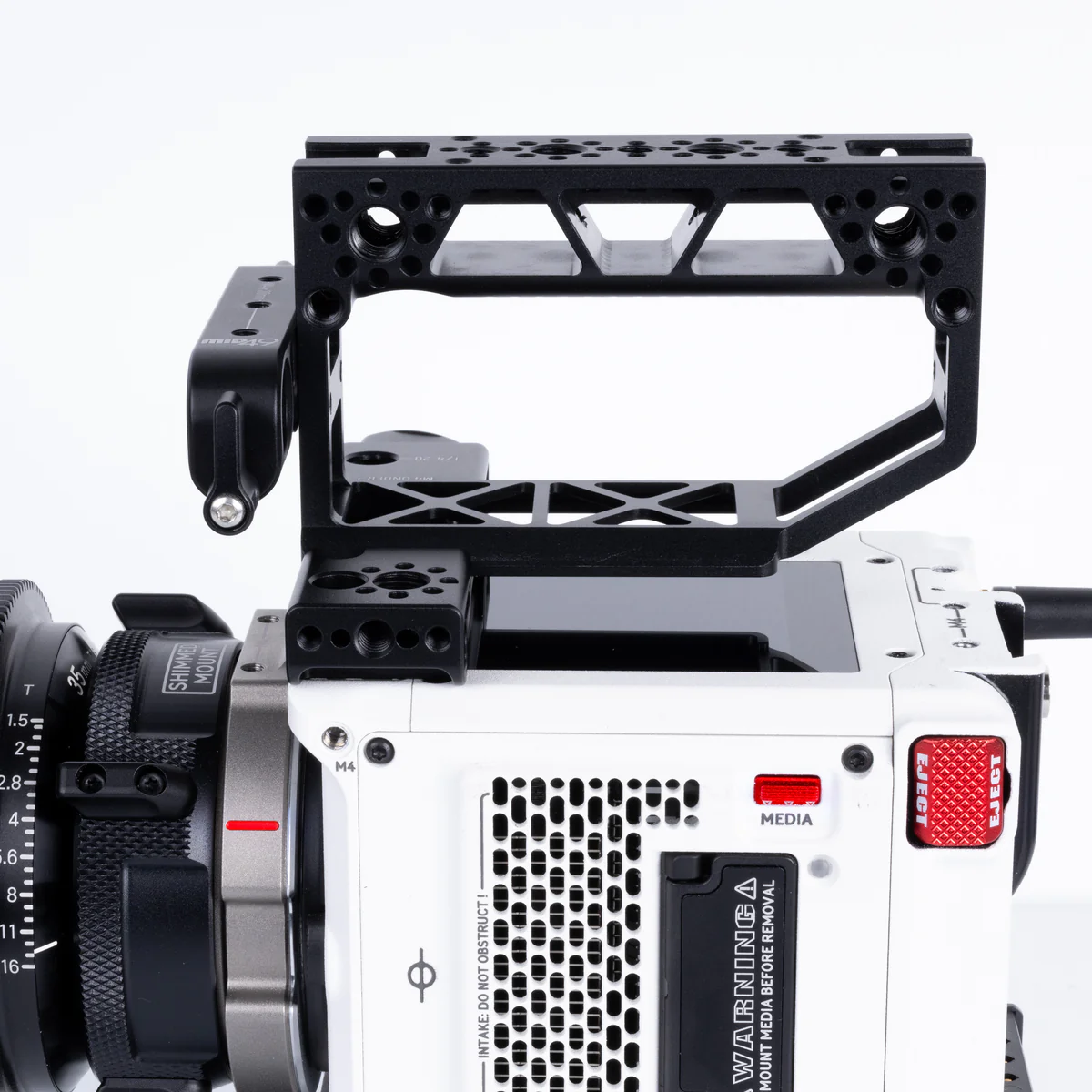

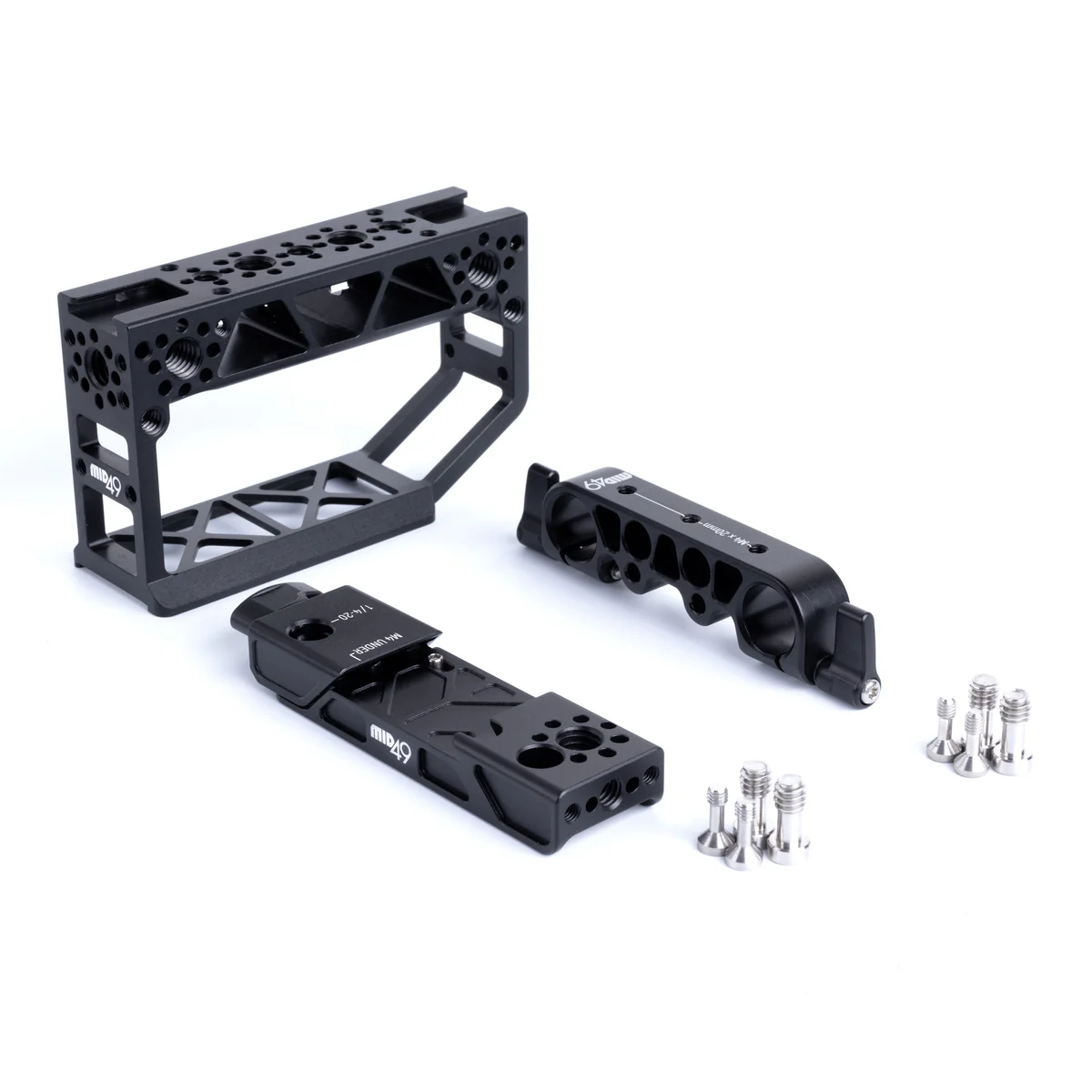

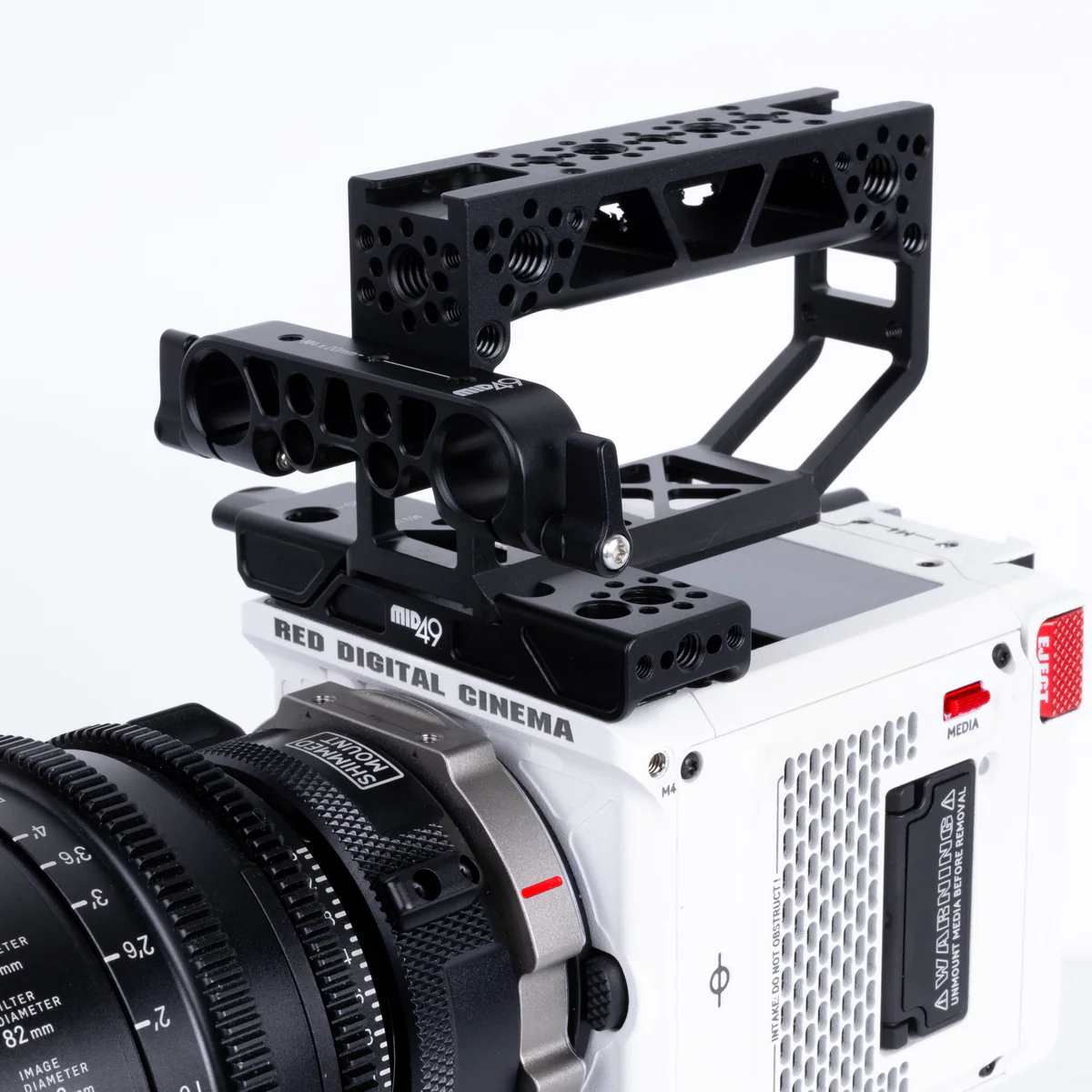

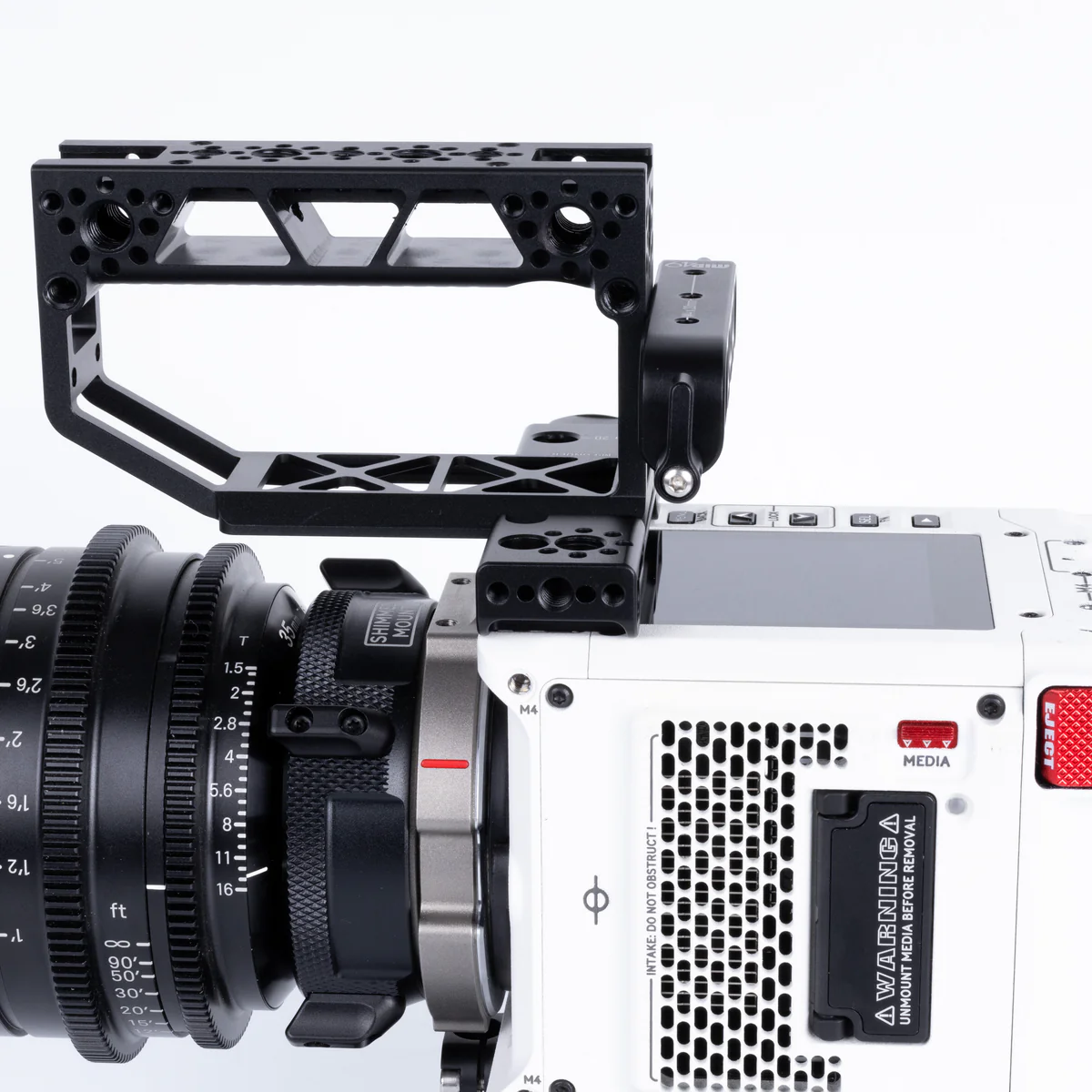

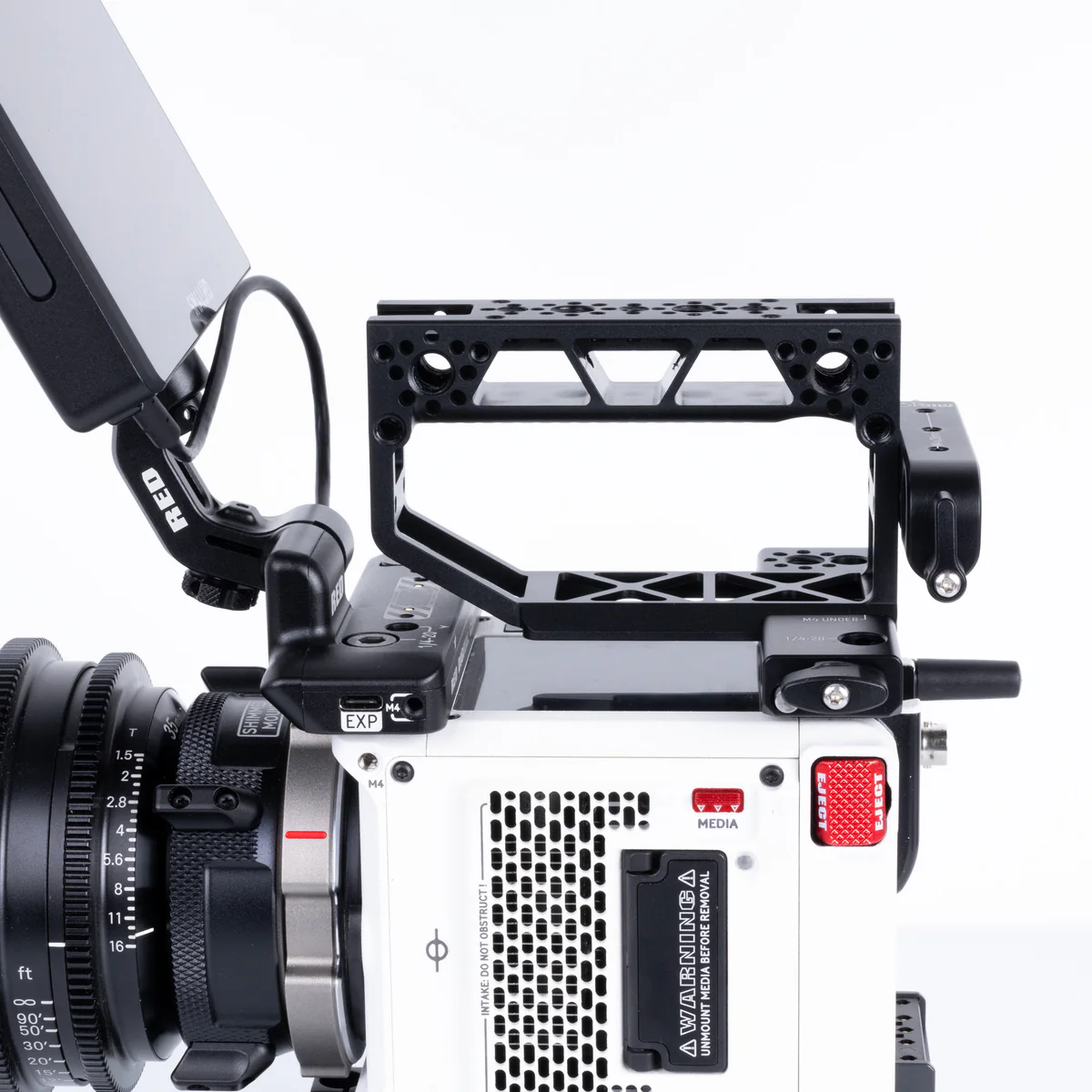

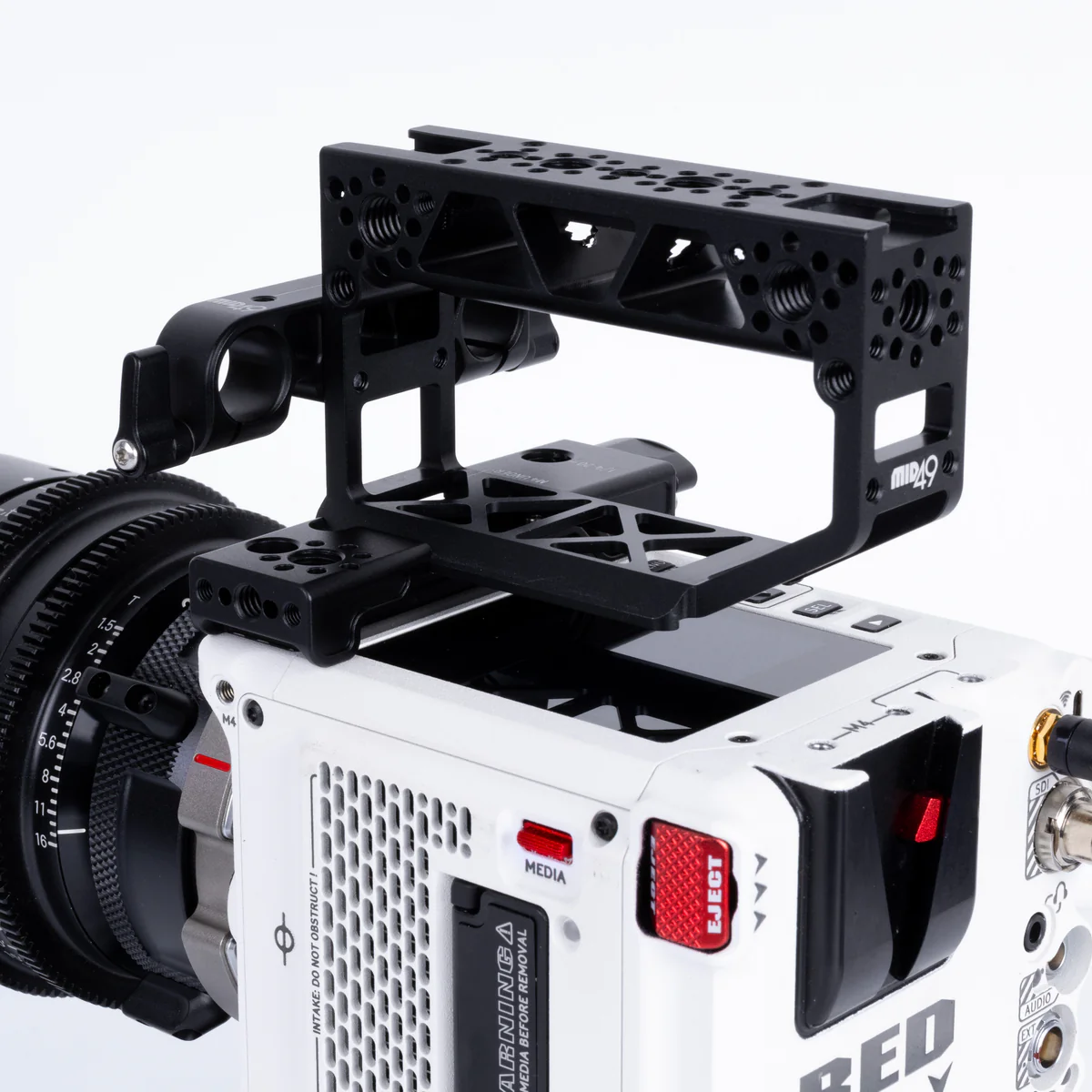

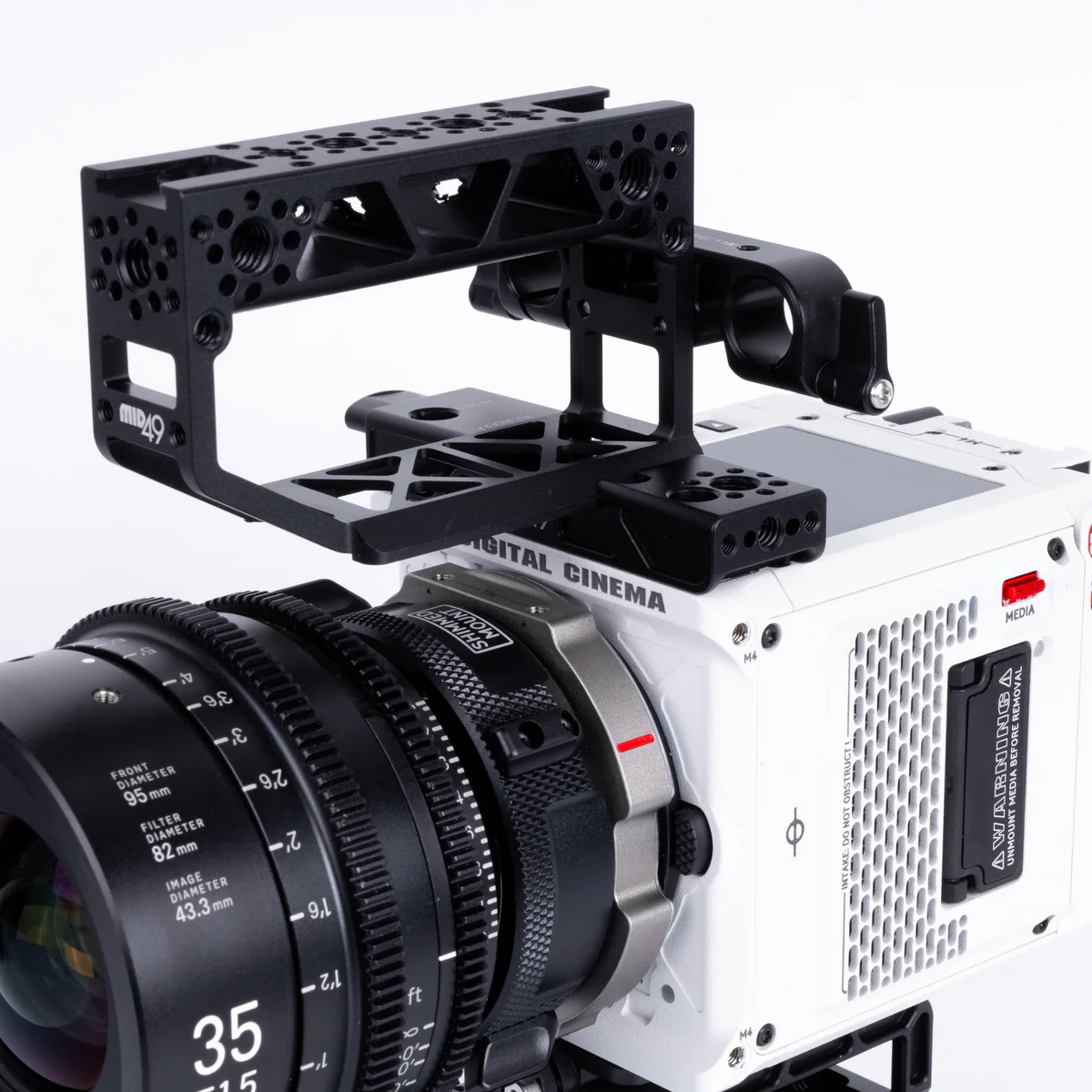

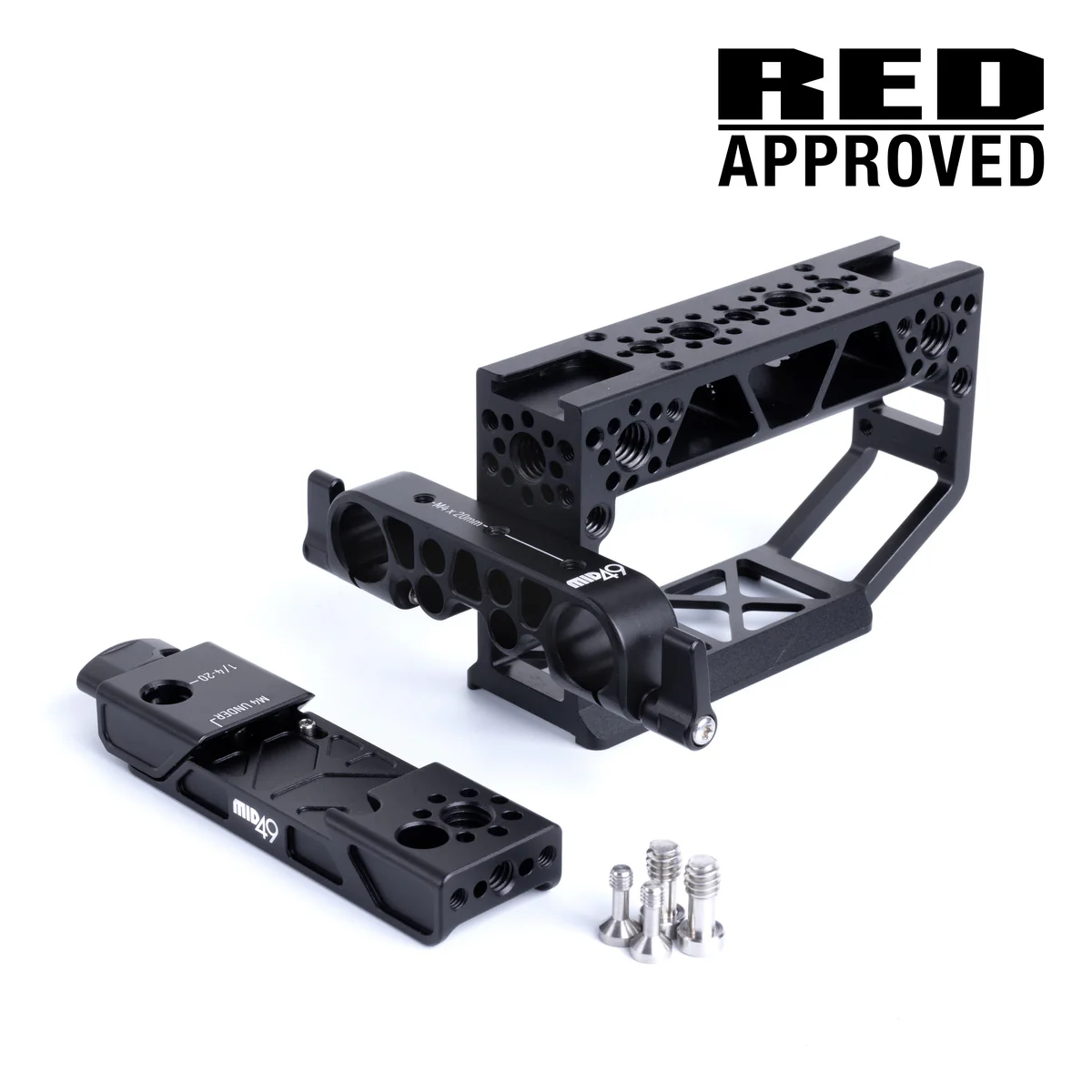

ARCA Top Handle Kit + 15mm LW (RED Komodo, Komodo-X, V-Raptor) includes the ARCA Top Mount (RED Komodo, Komodo-X, V-Raptor), ARCA Top Handle, and Rod Bracket (15mm LW).
ARCA Top Mount (Komodo, Komodo-X, V-Raptor) attaches to two 1/4-20 screws on the top of Komodo, Komodo-X, and V-Raptor cameras. On Komodo-X, two included M4 screws can be used to attach the Top Mount to the rear portion of the camera top. Note that for the V-Raptor, it is only compatible with the forward set of top screw holes.
Using the center ARCA Swiss standard slot, ARCA Top Handle and ARCA Top Plate (114mm) can be top-loaded or installed from the back by sliding in. When sliding in from the back, a safety pin will engage with a pop when properly installed. Adjust the position, then lock the ratcheting thumbscrew. Top-loading can be achieved by loosening the thumbscrew, pulling out on the ratcheting knob, and turning the thumbscrew until ARCA clamp has opened fully. Reverse the process to tighten.
Top mount also has 1/4-20, 3/8-16 with ARRI locating pins, and M4x20mm holes for mounting accessories.
ARCA Top Handle is a lightweight sliding camera handle that attaches to ARCA Top Mount (RED Komodo, Komodo-X, V-Raptor) and has 1/4-20 and 3/8-16 mounting holes with ARRI locating pins in standard spacing. M4x20mm threaded holes available on multiple sides for attaching Rod Bracket (15mm LW) or other ARRI M4 accessories. Hot shoe mount on the front and rear for on-camera lights, microphones, and other shoe accessories.
Rod Bracket (15mm LW) holds two 15mm rods at 60mm lightweight spacing and attaches by two 1/4-20 screws 18mm apart to the back of Baseline 15mm LW baseplates to add rear rod support.
M4 screws 20mm apart can be used instead to attach to products like ARCA Top Handle and ARCA Top Plate (114mm) or other devices with standard ARRI standard M4 spacing. M4x20mm threaded holes are available on top for adding additional accessories.
If you would like to use this on the Kinefinity MAVO mark2, you will also need the Top Mount Adapter (Kinefinity MAVO mark2)
Product Weight: 7.80oz (221g)
Product Dimensions (WxLxH): 4.23 x 4.33 x 3.04in (107 x 110 x 77mm)
