ARCA Top Mount (RED Komodo, Komodo-X, V-Raptor) ติดตั้งกับสกรู 1/4-20 สองตัวบนด้านบนของกล้อง Komodo, Komodo-X และ V-Raptor สำหรับกล้อง Komodo-X สามารถใช้สกรู M4 ที่ให้มาเพื่อติดตั้ง Top Mount ที่ส่วนหลังของด้านบนกล้องได้
โดยใช้ช่อง ARCA Swiss มาตรฐานตรงกลาง สามารถติดตั้ง ARCA Top Handle และ ARCA Top Plate (114mm) ได้ทั้งจากด้านบนหรือติดตั้งจากด้านหลังโดยการเลื่อนเข้าไป เมื่อเลื่อนเข้าจากด้านหลัง พินนิรภัยจะเข้าที่พร้อมเสียง”ป๊อป”เมื่อติดตั้งอย่างถูกต้อง ปรับตำแหน่งแล้วล็อคสกรูหัวแม่มือแบบ ratcheting การติดตั้งจากด้านบนสามารถทำได้โดยการคลายสกรูหัวแม่มือ ดึงลูกบิดแรตเช็ตออก และหมุนสกรูหัวแม่มือจนกระทั่งคลิป ARCA เปิดเต็มที่ ทำขั้นตอนย้อนกลับเพื่อขันแน่น Top mount ยังมีรู 1/4-20, 3/8-16 พร้อมพินตำแหน่ง ARRI และรู M4x20mm สำหรับติดตั้งอุปกรณ์เสริม
ARCA Top Plate (114mm) เป็น Top Plate ที่มีน้ำหนักเบา ซึ่งติดตั้งกับ ARCA Top Mount (RED Komodo, Komodo-X, V-Raptor) และมีรูสำหรับสกรูขนาด 1/4-20 และ 3/8-16 พร้อมกับพินตำแหน่ง ARRI ในระยะห่างมาตรฐาน รูเกลียว M4x20mm มีให้ในหลายด้านสำหรับการติดตั้ง Rod Bracket (15mm LW) หรืออุปกรณ์เสริม ARRI M4 อื่นๆ ความยาวของ dovetail 114mm
น้ำหนักผลิตภัณฑ์: 3.80 ออนซ์ (108 กรัม)
ขนาดผลิตภัณฑ์ (กว้าง x ยาว x สูง): 4.18 x 4.49 x 0.95 นิ้ว (106 x 114 x 24 มม.)

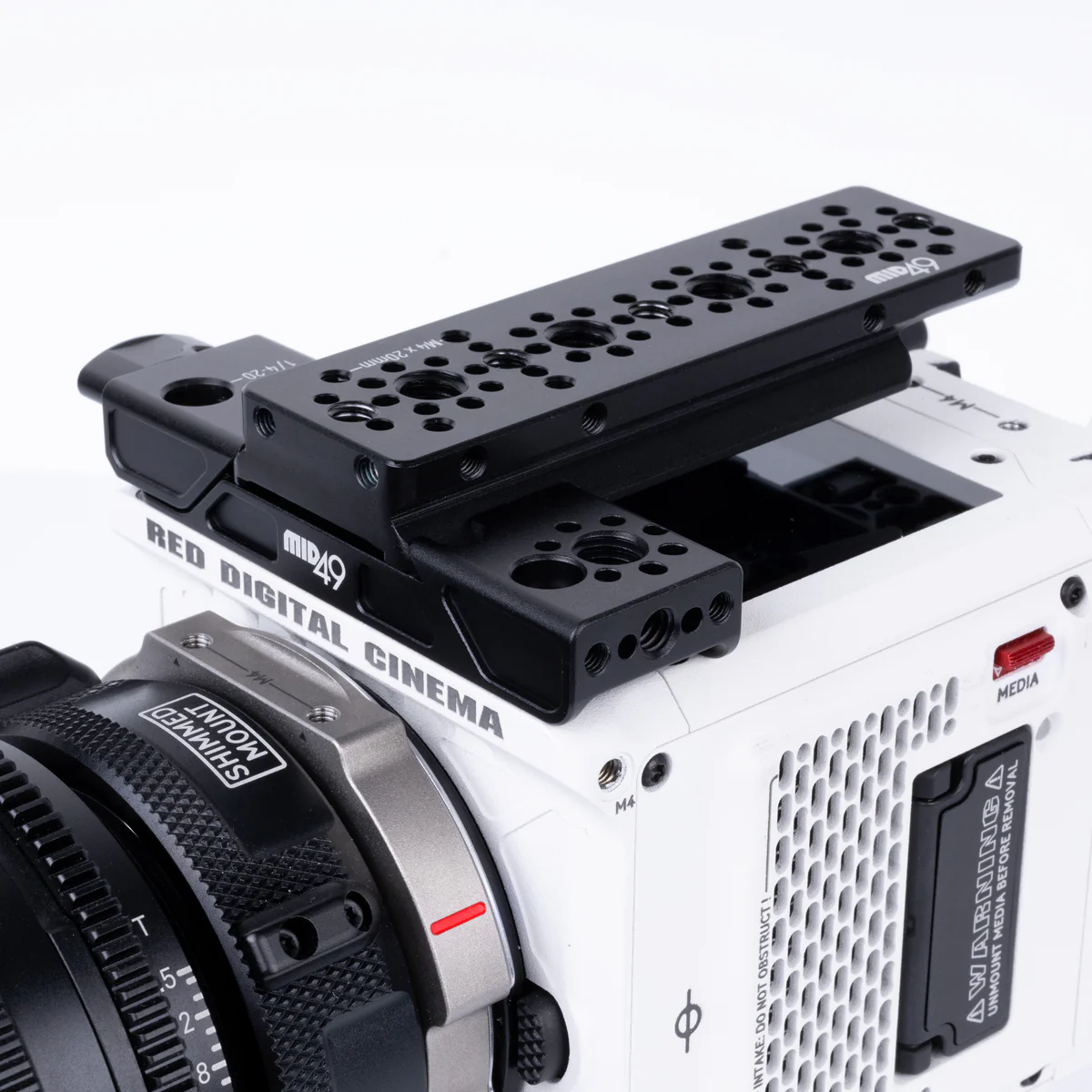

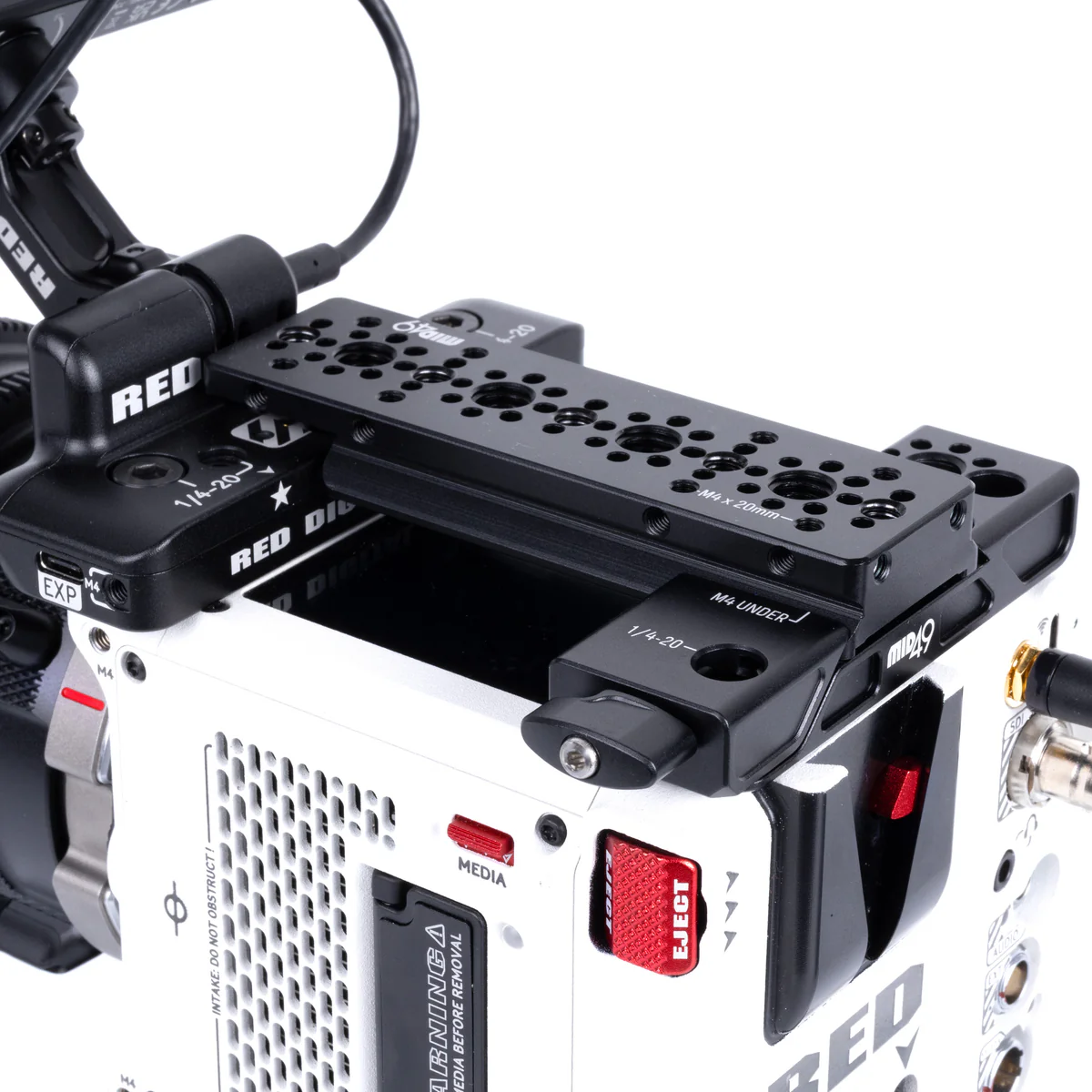

ARCA Top Mount (RED Komodo, Komodo-X, V-Raptor) attaches to two 1/4-20 screws on the top of Komodo, Komodo-X, and V-Raptor cameras. On Komodo-X, two included M4 screws can be used to attach the Top Mount to the rear portion of the camera top.
Using the center ARCA Swiss standard slot, ARCA Top Handle and ARCA Top Plate (114mm) can be top-loaded or installed from the back by sliding in. When sliding in from the back, a safety pin will engage with a pop when properly installed. Adjust the position, then lock the ratcheting thumbscrew. Top-loading can be achieved by loosening the thumbscrew, pulling out on the ratcheting knob, and turning the thumbscrew until ARCA clamp has opened fully. Reverse the process to tighten. Top mount also has 1/4-20, 3/8-16 with ARRI locating pins, and M4x20mm holes for mounting accessories.

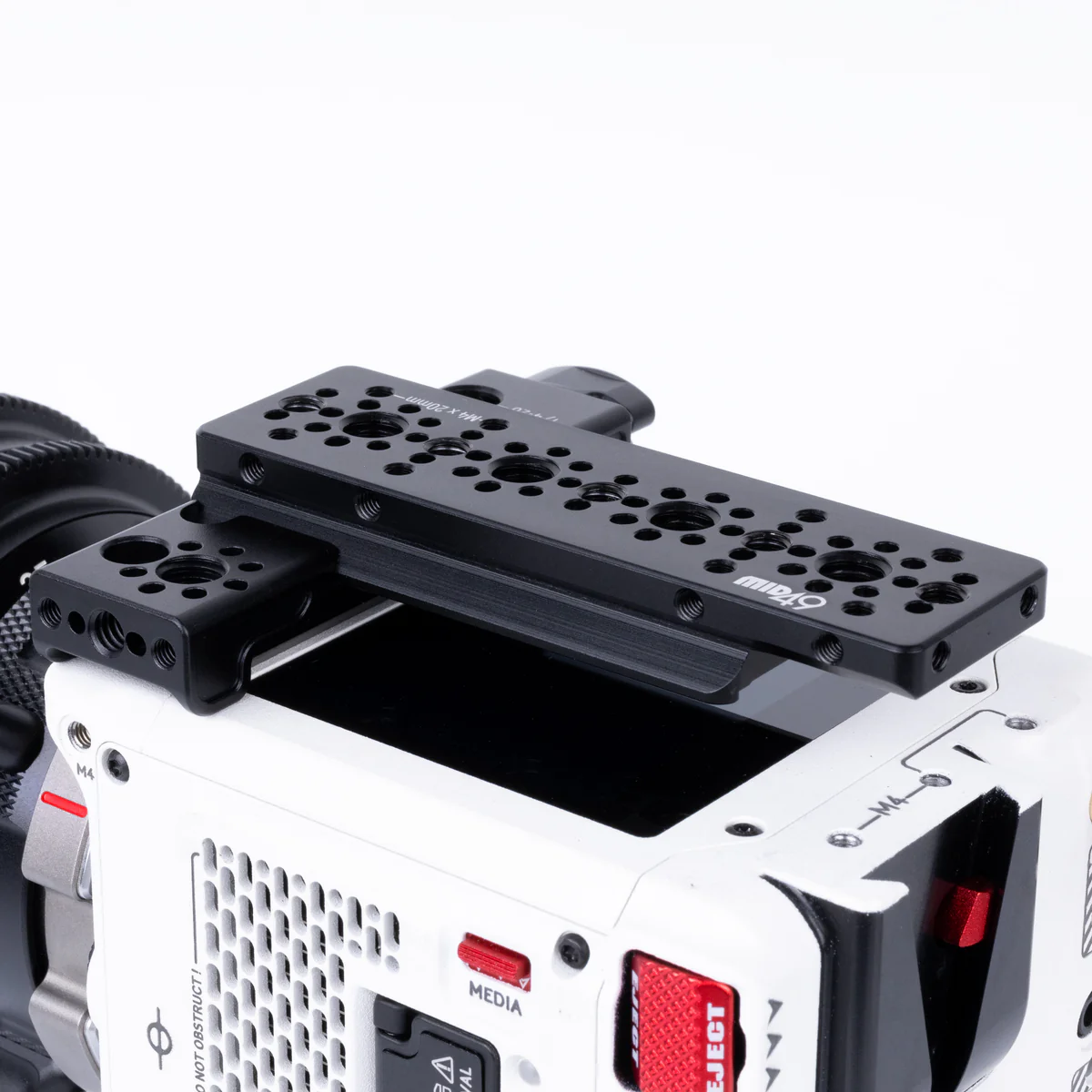

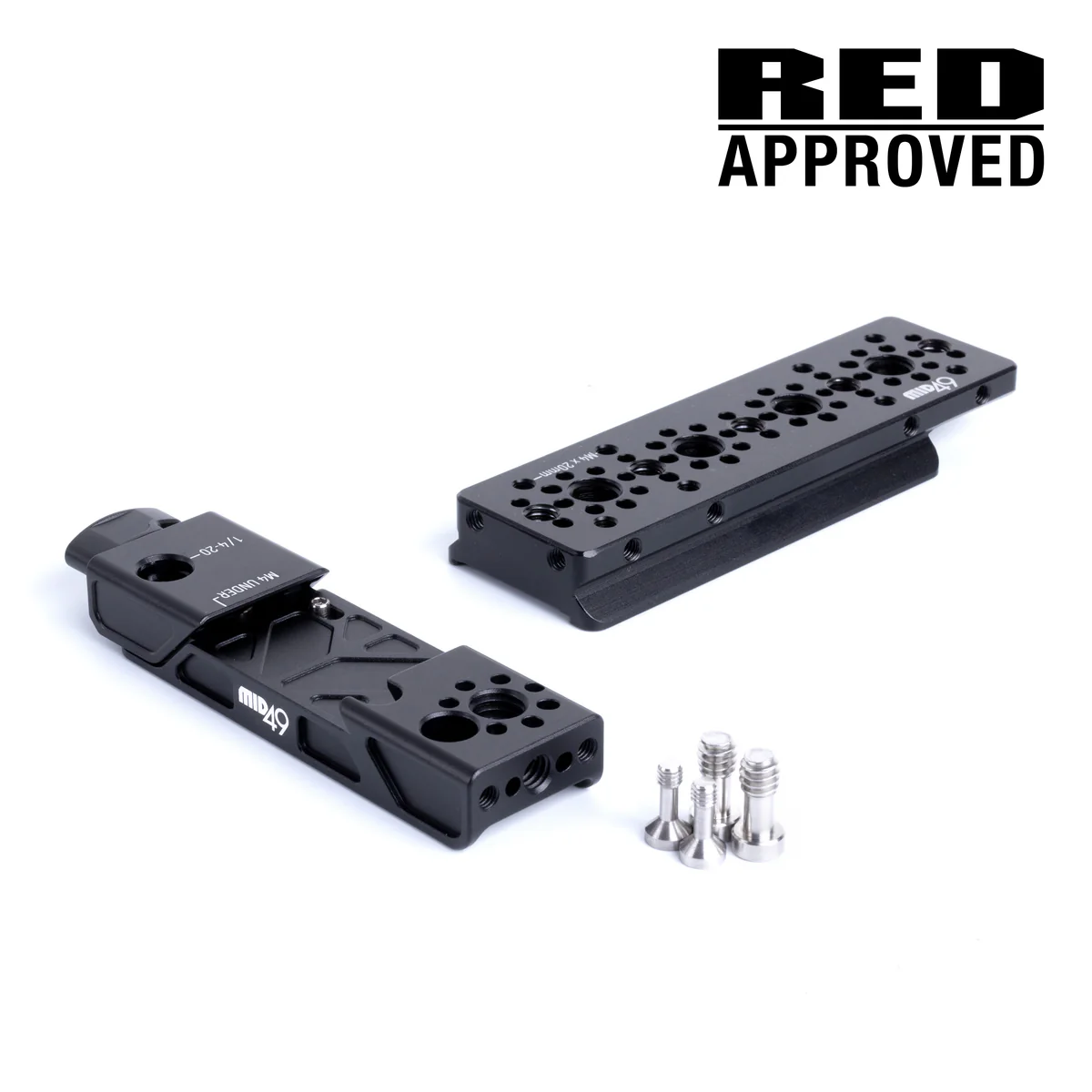

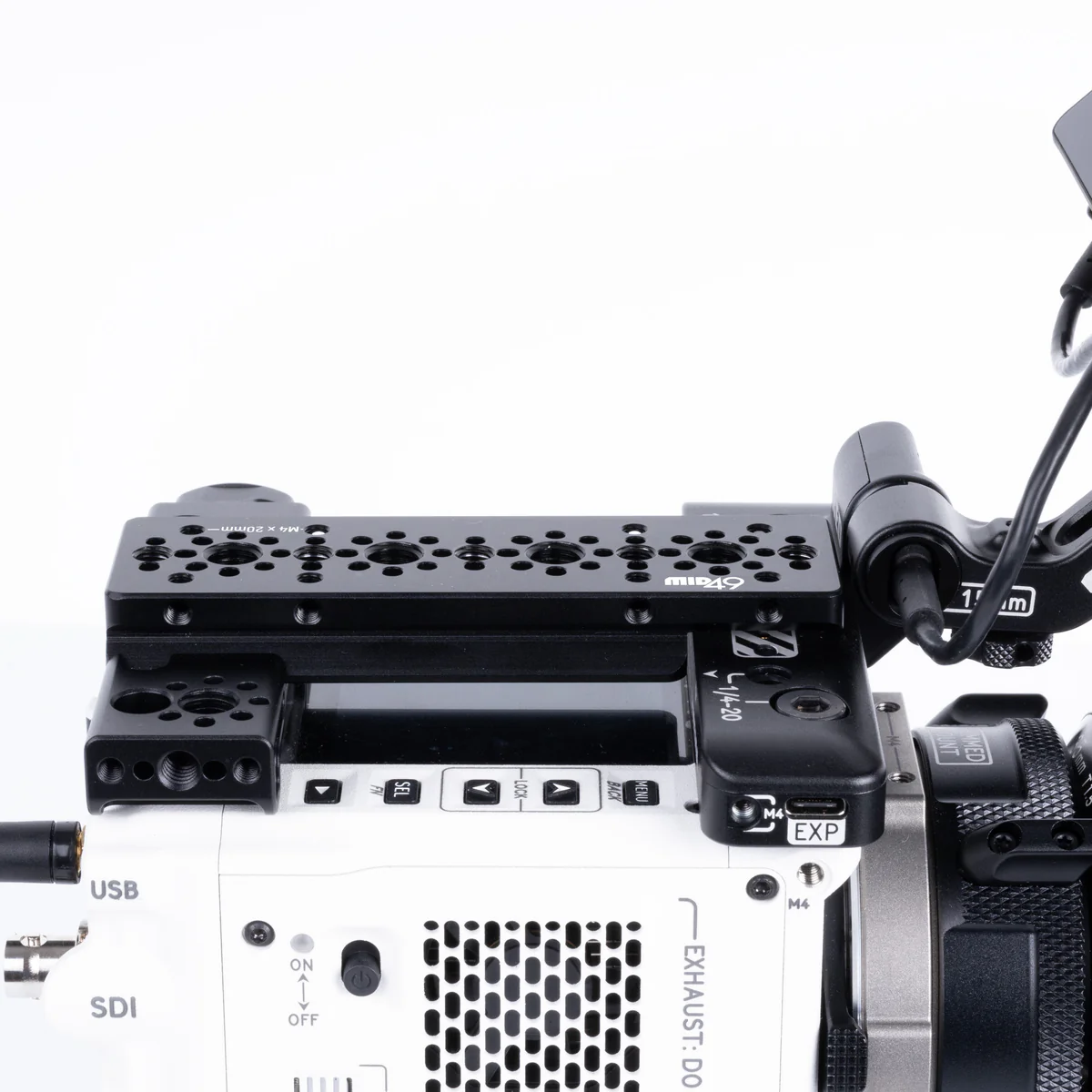

ARCA Top Plate (114mm) is a lightweight top plate that attaches to ARCA Top Mount (RED Komodo, Komodo-X, V-Raptor) and has 1/4-20 and 3/8-16 mounting holes with ARRI locating pins in standard spacing. M4x20mm threaded holes available on multiple sides for attaching Rod Bracket (15mm LW) or other ARRI M4 accessories. 114mm dovetail length.
Product Weight: 3.80oz (108g)
Product Dimensions (WxLxH): 4.18 x 4.49 x 0.95in (106 x 114 x 24mm)
