Breakout Side Plate for RED V-Raptor เป็นเพลทติดตั้งที่ยึดเข้ากับด้านข้างของ RED V-Raptor และมีจุดติดตั้งแบบ 1/4-20, 3/8-16 พร้อมพินกำหนดตำแหน่งมาตรฐาน ARRI, โรเซ็ทมาตรฐาน ARRI และรูเกลียว M4x20mm รู 1/4-20 สองรูที่เยื้องตามระยะห่างมาตรฐานของ RED ช่วยให้สามารถติดตั้งผลิตภัณฑ์ของ 3rd party เช่น GDU Atlas Side Handle (Raptor, Right) รู 1/4-20 ด้านหลังเป็นตำแหน่งที่เหมาะสมสำหรับการติดตั้ง Audio Breakout AB-1 (V-Raptor) และ EXT Breakout EB-1
วงรอบสายเคเบิลที่บิดเว้าในแผ่นด้านข้างช่วยให้สามารถจัดการสายเคเบิลได้อย่างเรียบร้อย
ความเข้ากันได้ของแผ่นด้านข้างกับอุปกรณ์เสริมของผู้ผลิตรายอื่น ดังนี้:
Manufacturer Compatibility | |
---|---|
Manufacturer | Compatibility Notes |
8Sinn | Replaces side plate |
Bright Tangerine | Replaces side plate |
Came-TV | Replaces side plate |
Ignite Digi | Incompatible with Keystone |
Kondor Blue | Replaces side plate |
Modern Film Tools | Replaces side plate |
Octamas | Replaces side attachments |
RED/CS | Replaces side plate and EXT side bar |
Smallrig | Replaces side plate |
Tilta | Replaces side plate and EXT function of power module |
Vocas | Incompatible with top plate |
น้ำหนักผลิตภัณฑ์: 3.60 ออนซ์ (102 กรัม)
ขนาดผลิตภัณฑ์ (กว้าง x ยาว x สูง): 5.41 x 4.25 x 0.47 นิ้ว (137 x 108 x 12 มม.)

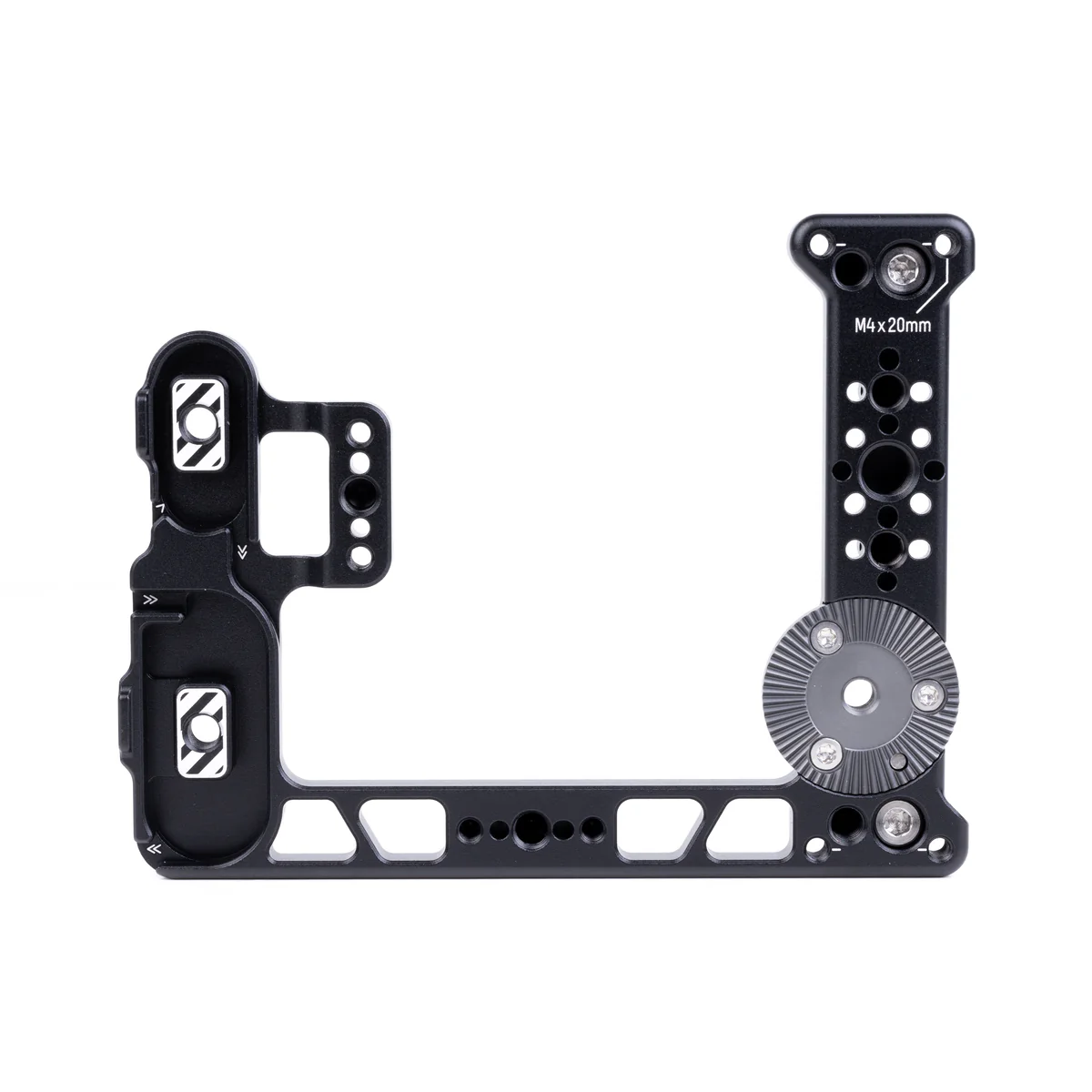

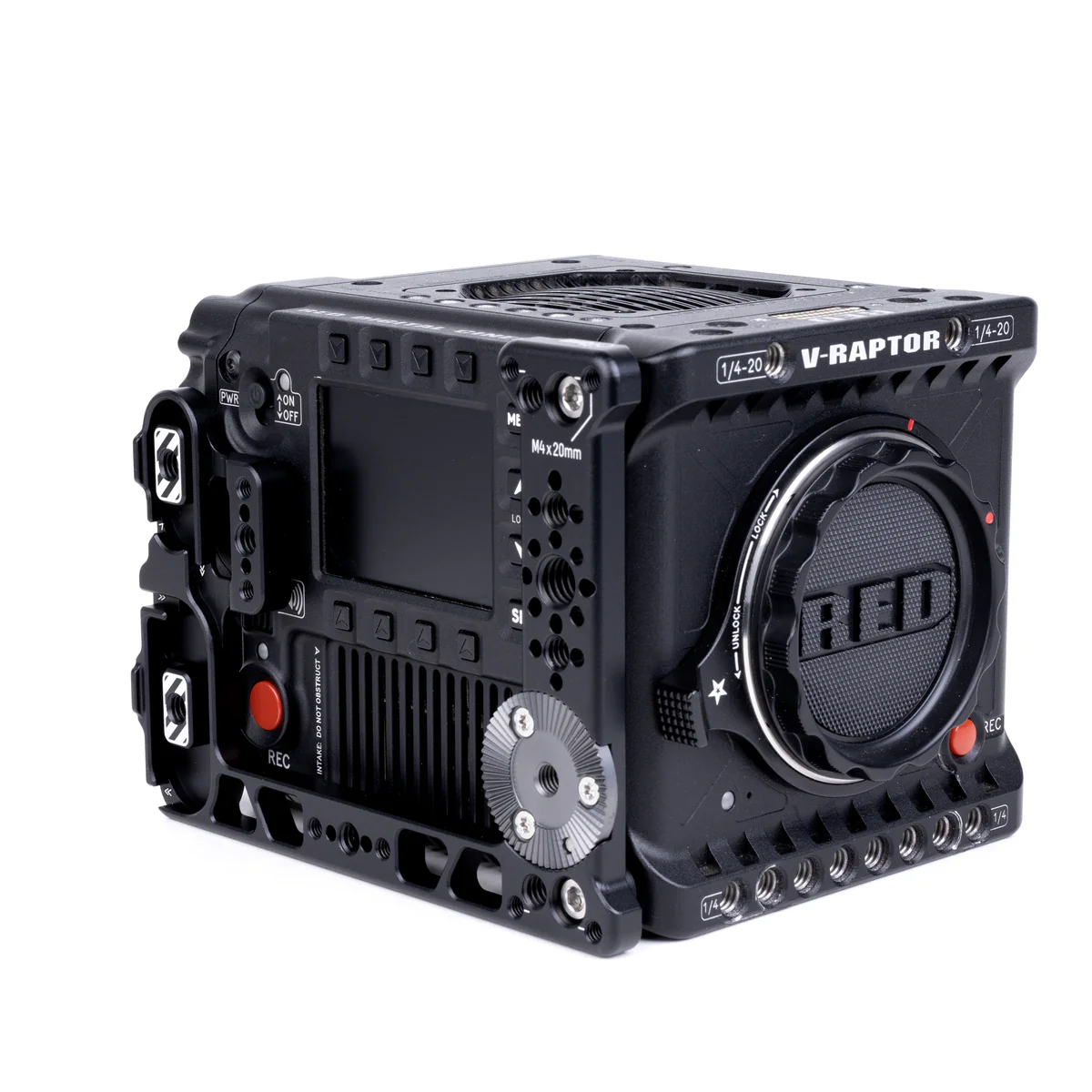

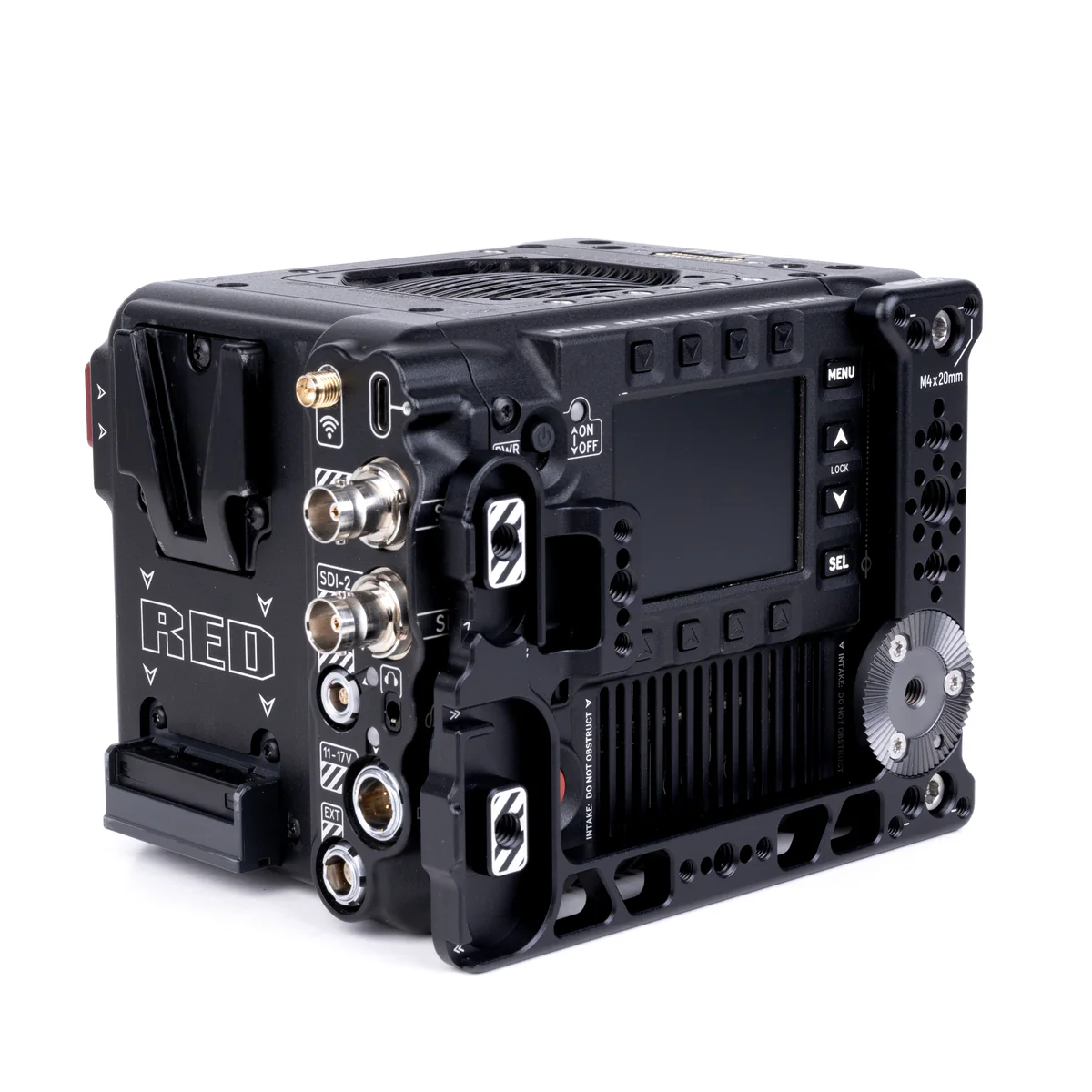

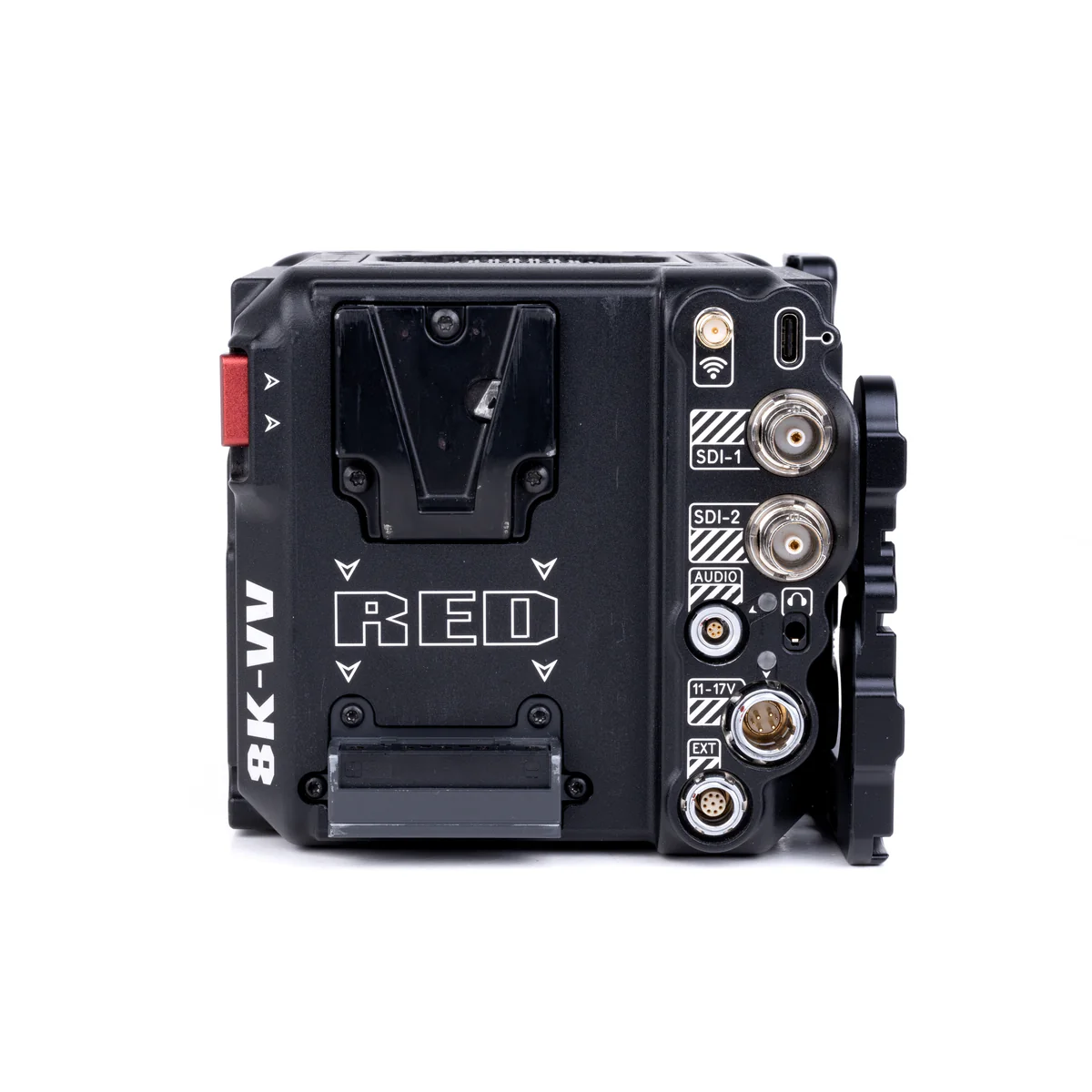

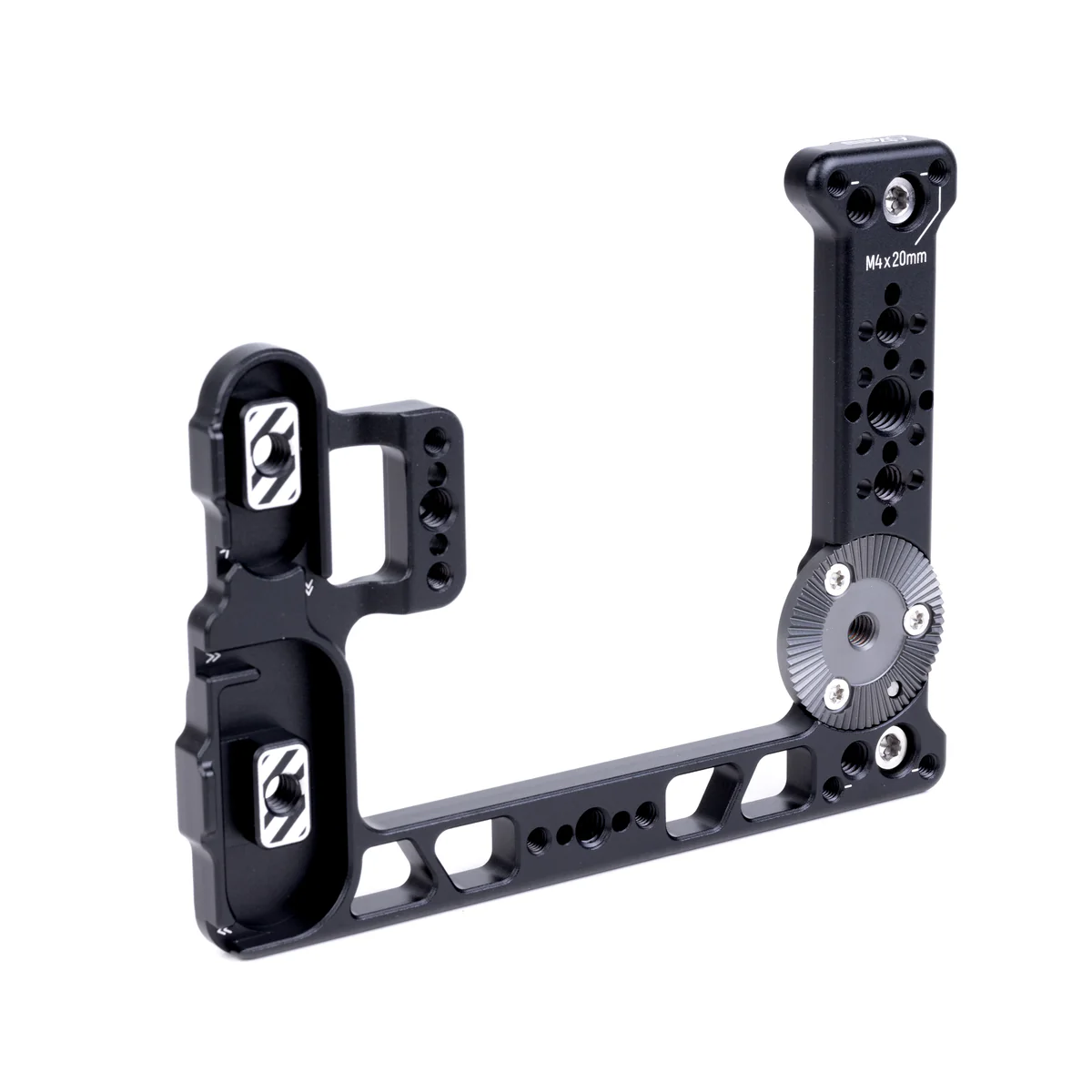

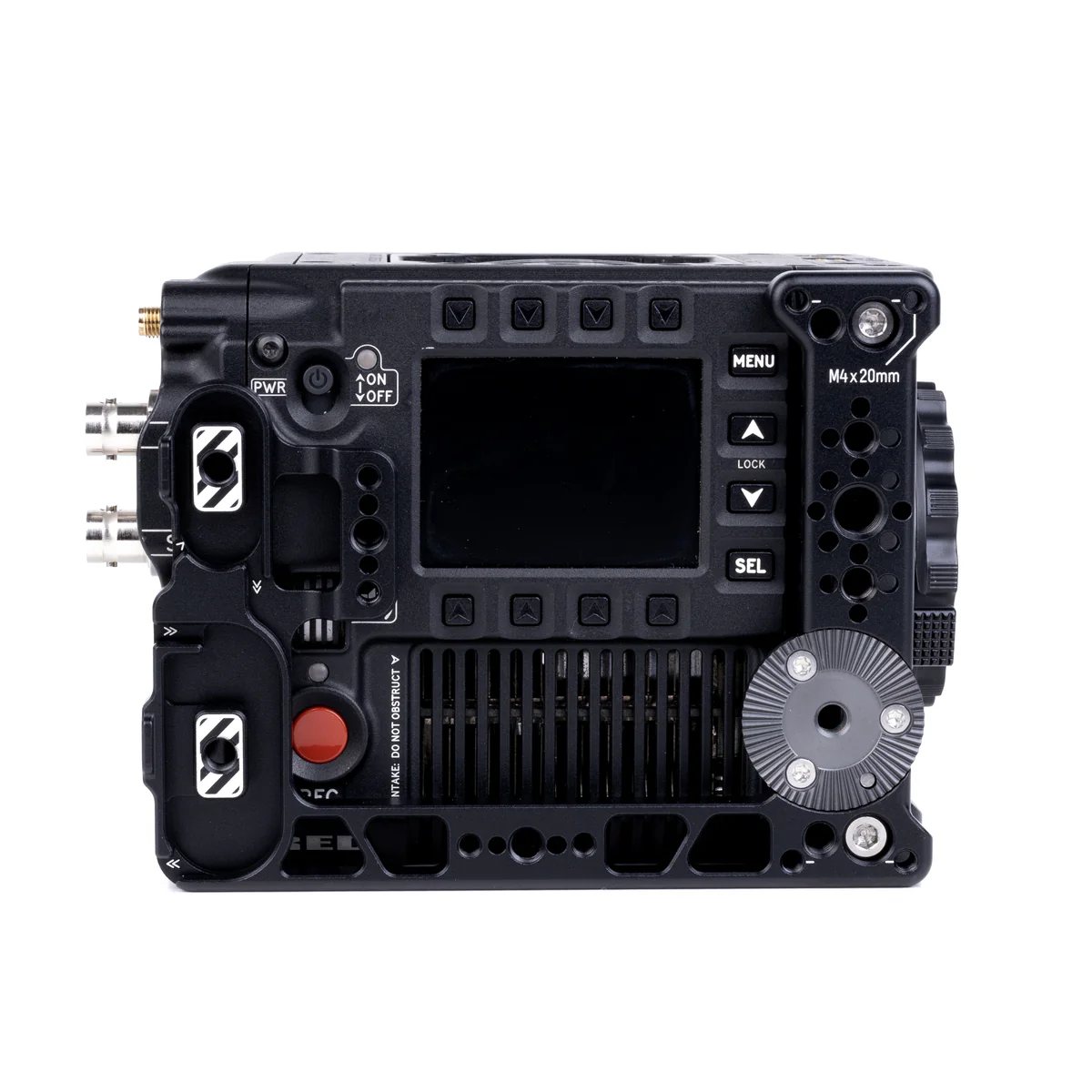

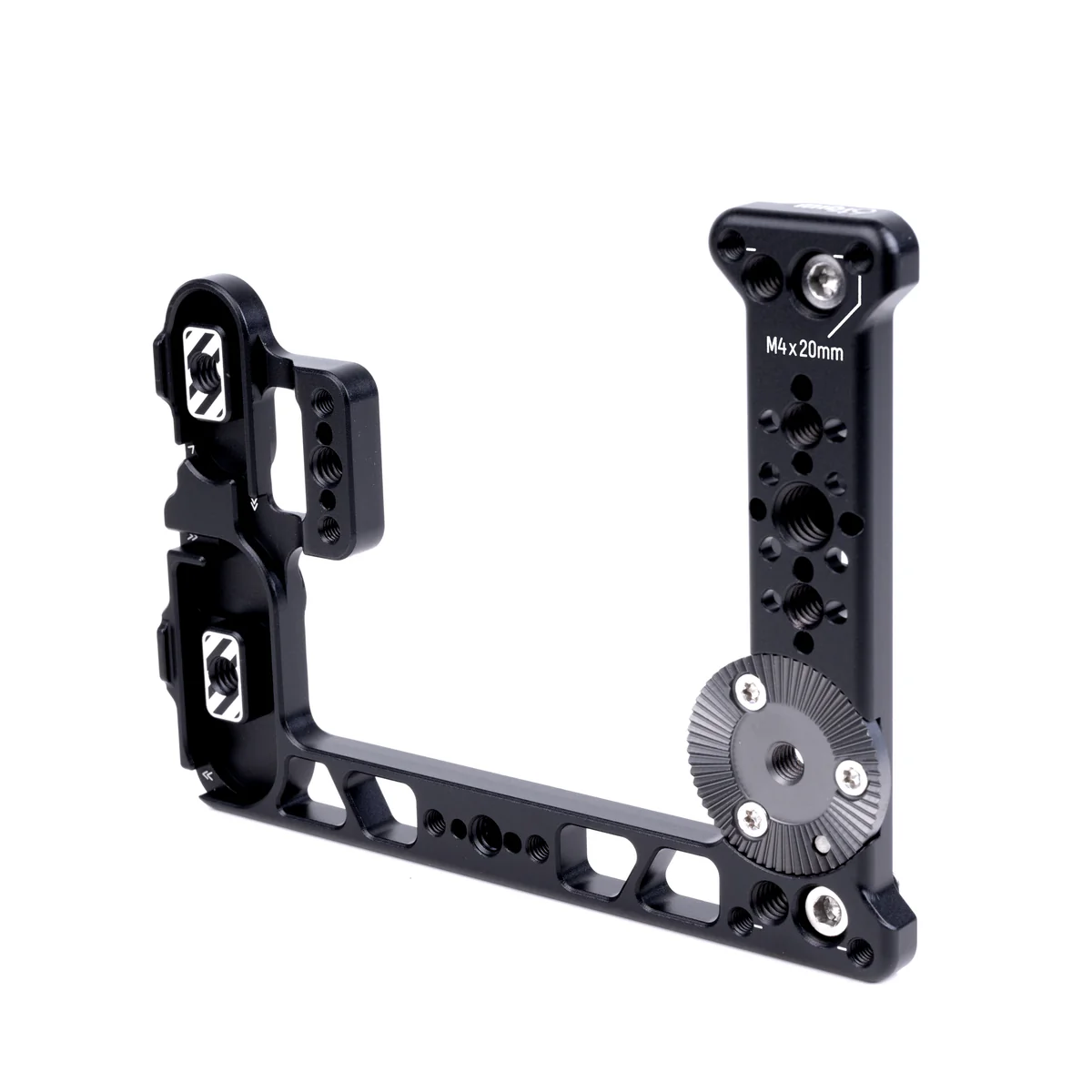

Breakout Side Plate for RED V-Raptor attaches to the side of the RED V-Raptor and provides 1/4-20, 3/8-16 with ARRI locating pins, an ARRI standard rosette, and M4x20mm threaded holes. Two offset 1/4-20 holes matching RED’s spacing allow certain 3rd party products to be attached like GDU Atlas Side Handle (Raptor, Right). Rear 1/4-20’s provide ideal mounting locations for Audio Breakout AB-1 (V-Raptor) and EXT Breakout EB-1 .
Recessed cable loops in the side plate allow for clean cable management.
The side plate compatibility with other manufacturer’s accessories is below:
Manufacturer Compatibility | |
---|---|
Manufacturer | Compatibility Notes |
8Sinn | Replaces side plate |
Bright Tangerine | Replaces side plate |
Came-TV | Replaces side plate |
Ignite Digi | Incompatible with Keystone |
Kondor Blue | Replaces side plate |
Modern Film Tools | Replaces side plate |
Octamas | Replaces side attachments |
RED/CS | Replaces side plate and EXT side bar |
Smallrig | Replaces side plate |
Tilta | Replaces side plate and EXT function of power module |
Vocas | Incompatible with top plate |
Product Weight: 3.60oz (102g)
Product Dimensions (WxLxH): 5.41 x 4.25 x 0.47in (137 x 108 x 12mm)
