EXT Breakout EB-1 (RED Komodo, Komodo-X, V-Raptor) แปลงพอร์ต EXT แบบ 9-pin 0B LEMO ของกล้องให้เป็นคอนเนคเตอร์มาตรฐานอุตสาหกรรมที่แสดงรายการด้านล่าง
| Connector Specifications | |
|---|---|
| Genlock | 75-ohm BNC |
| Timecode | 5-pin 0B |
| CTRL | 4-pin 00 |
| Trigger | 3-pin Fischer |
| EXT Pass-Through | 9-pin 0B |
ติดตั้งด้วยสกรู 1/4-20 แบบฝังตัวและแผ่นยางเข้ากับตัวกล้องหรือแผ่นข้าง เช่น Breakout Side Plate Only (RED Komodo-X) (ขายแยกต่างหาก)
มีรูเกลียว M4 สองรูในระยะห่าง 20mm ตามมาตรฐาน ARRI สำหรับติดตั้ง Breakout Box Mounting Bracket (ARRI 3/8-16, Rear Mount) (ขายแยกต่างหาก) ซึ่งช่วยให้ EB-1 สามารถติดตั้งด้วยสกรู 3/8-16 พร้อมหมุดกำหนดตำแหน่ง ARRI
สายเคเบิลยาว 8 นิ้ว (20 ซม.) พร้อมคอนเนคเตอร์แบบฉากมุมฉากที่เข้ากันได้กับ LEMO
น้ำหนักผลิตภัณฑ์: 2.40 ออนซ์ (70 กรัม)
ขนาดผลิตภัณฑ์ (กว้าง x ยาว x สูง): 2.13 x 10.66 x 0.74 นิ้ว (54 x 271 x 19 มม.)

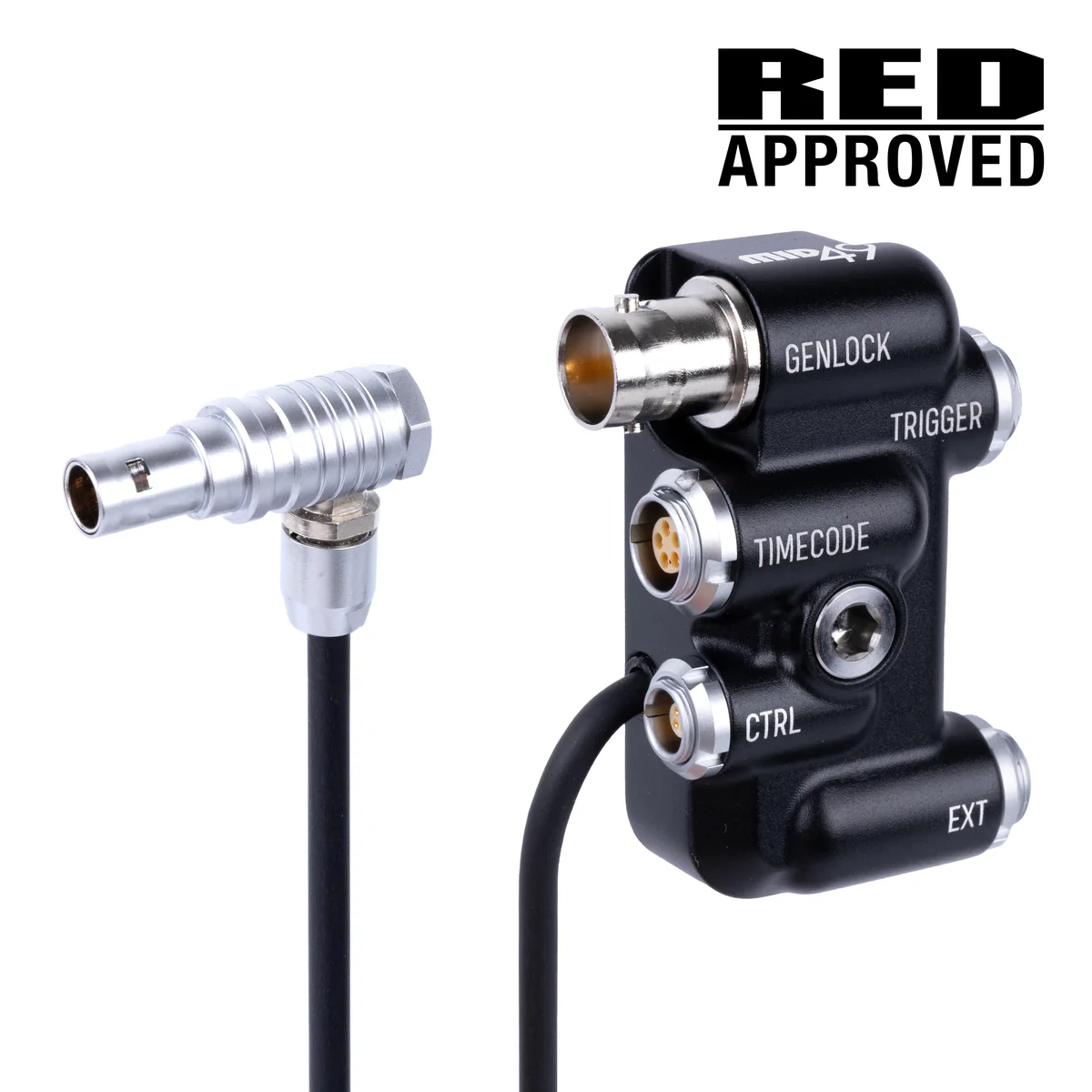

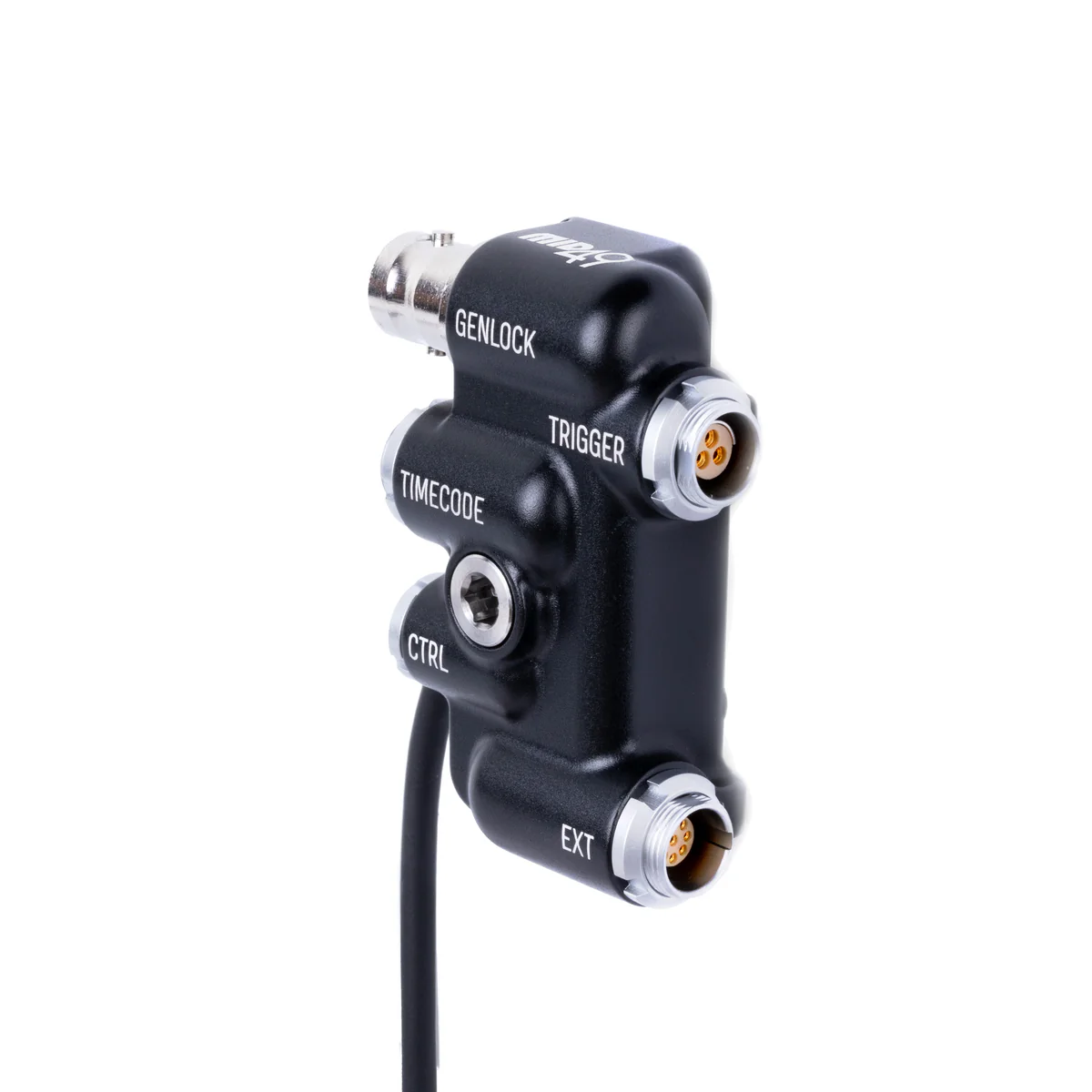

EXT EB-1 (RED Komodo, Komodo-X, V-Raptor) converts the camera’s 9-pin 0B LEMO EXT port to industry standard connectors listed below.
| Connector Specifications | |
|---|---|
| Genlock | 75-ohm BNC |
| Timecode | 5-pin 0B |
| CTRL | 4-pin 00 |
| Trigger | 3-pin Fischer |
| EXT Pass-Through | 9-pin 0B |

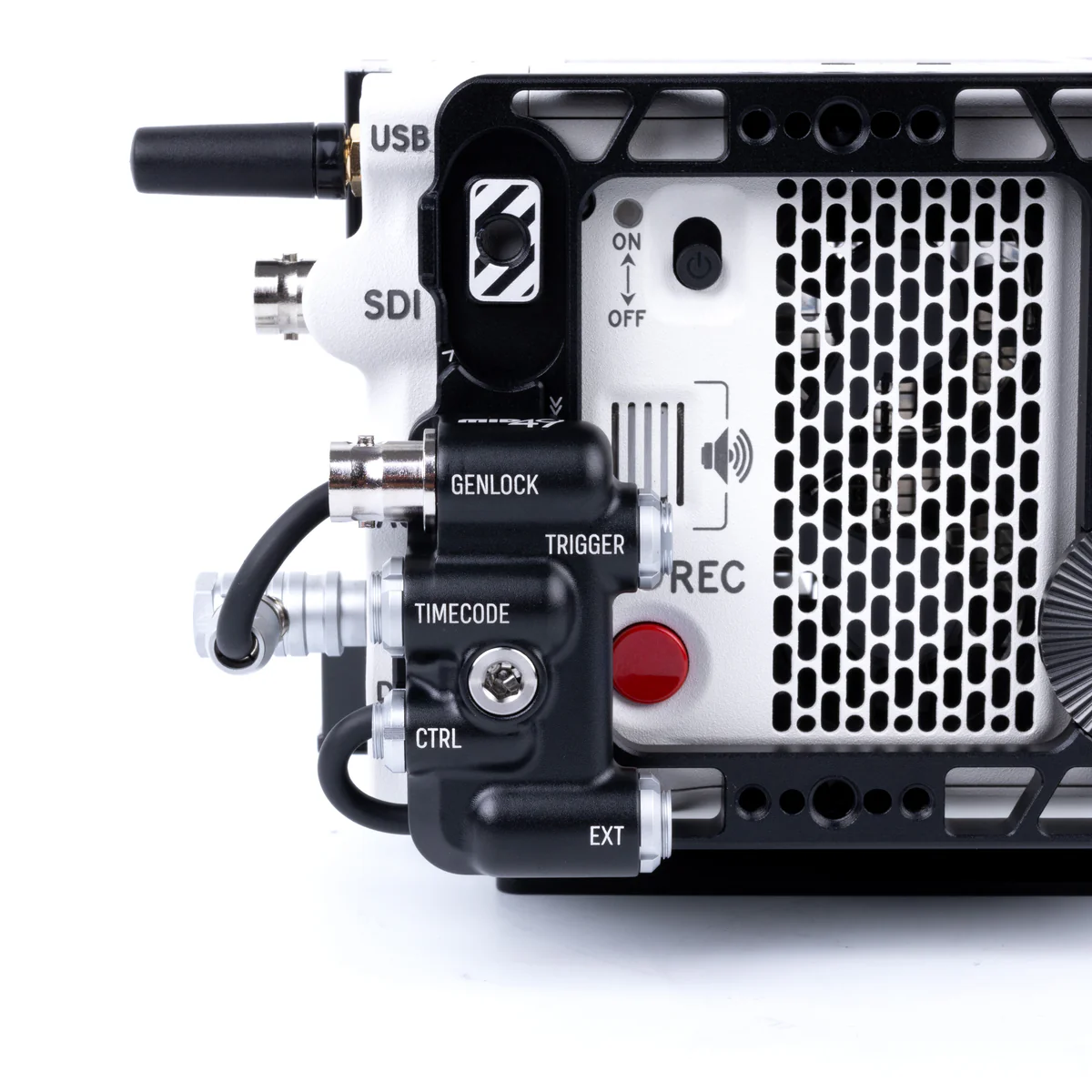

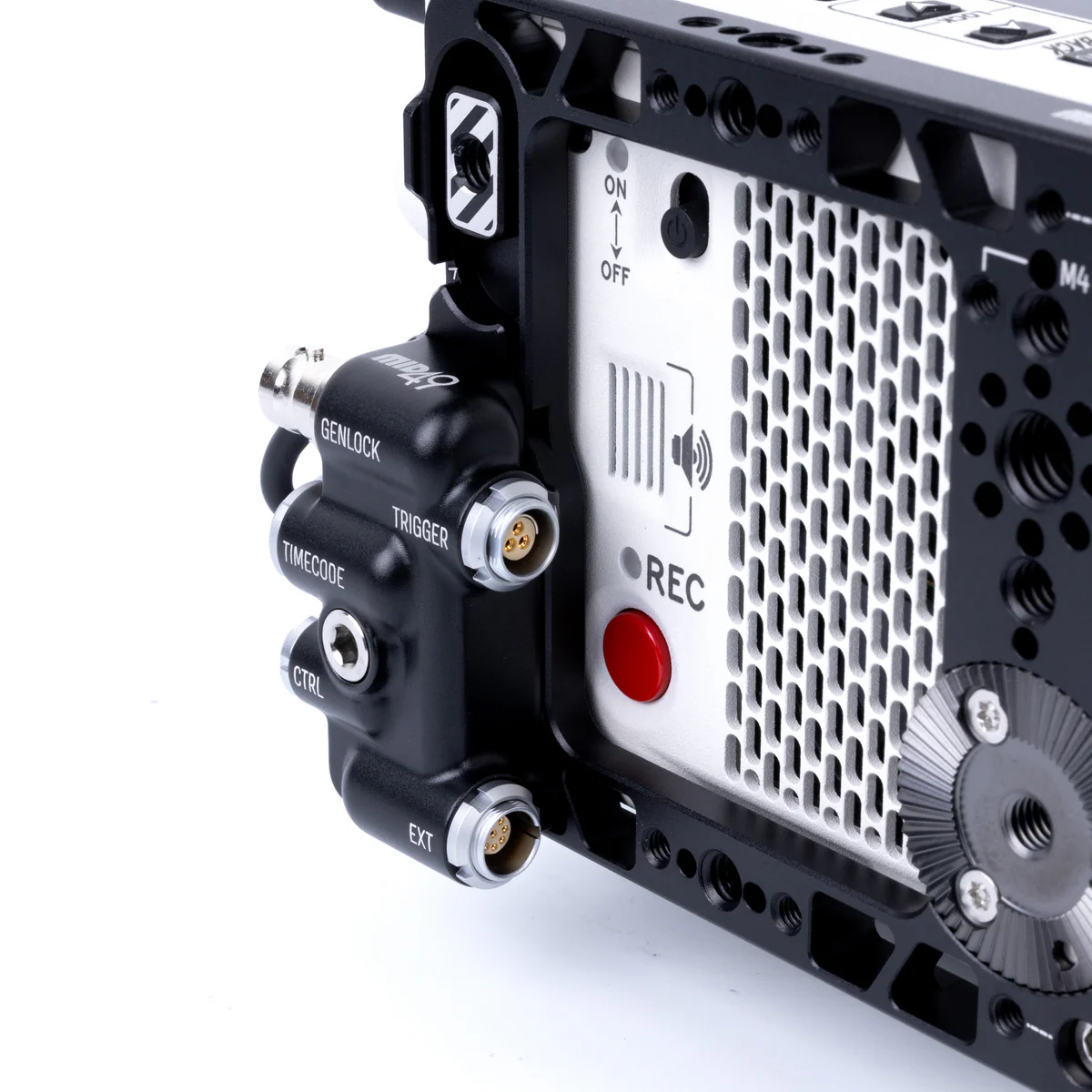

Attaches by a captive 1/4-20 screw and rubber pad to the camera body or side plates like Breakout Side Plate Only (RED Komodo-X)(sold separately).

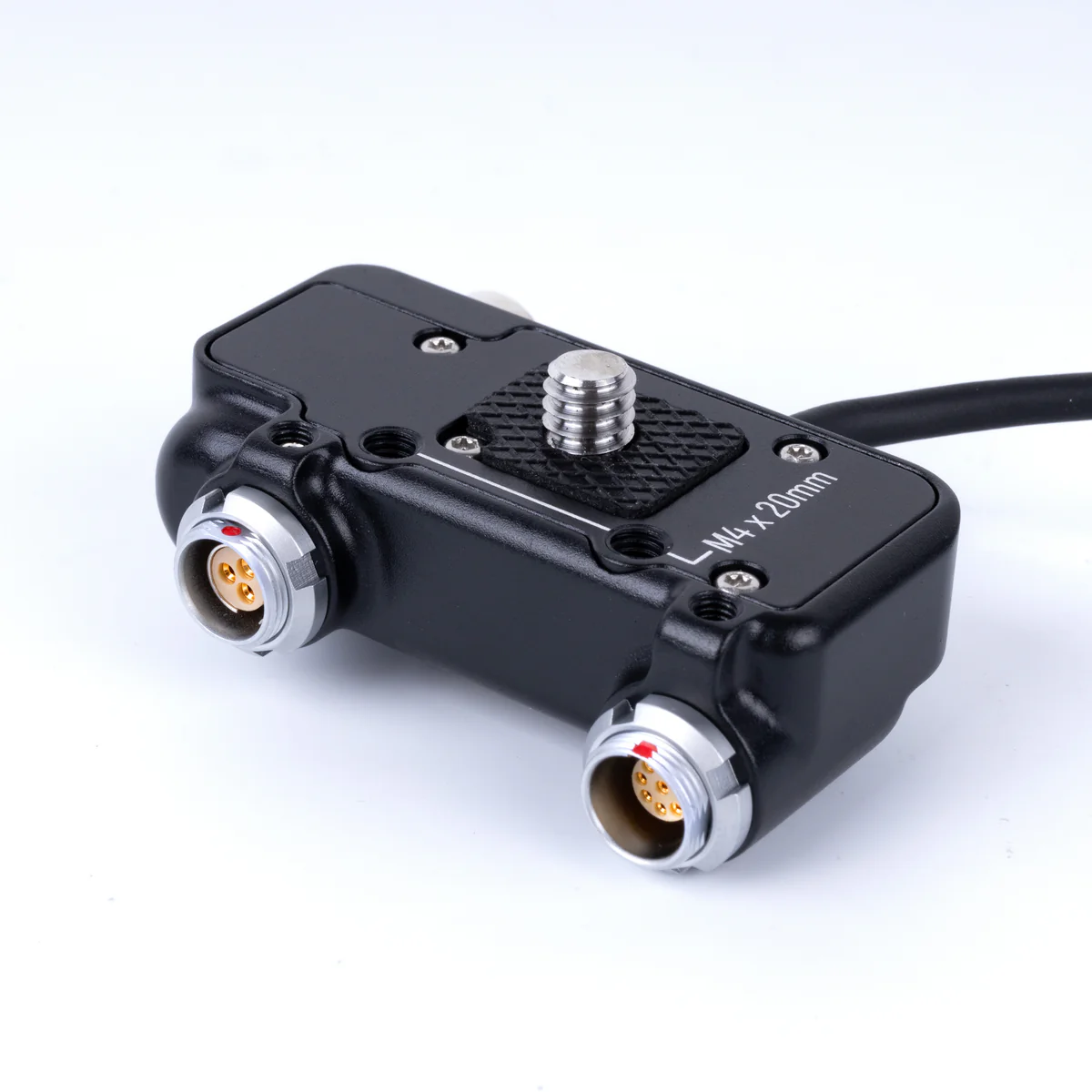

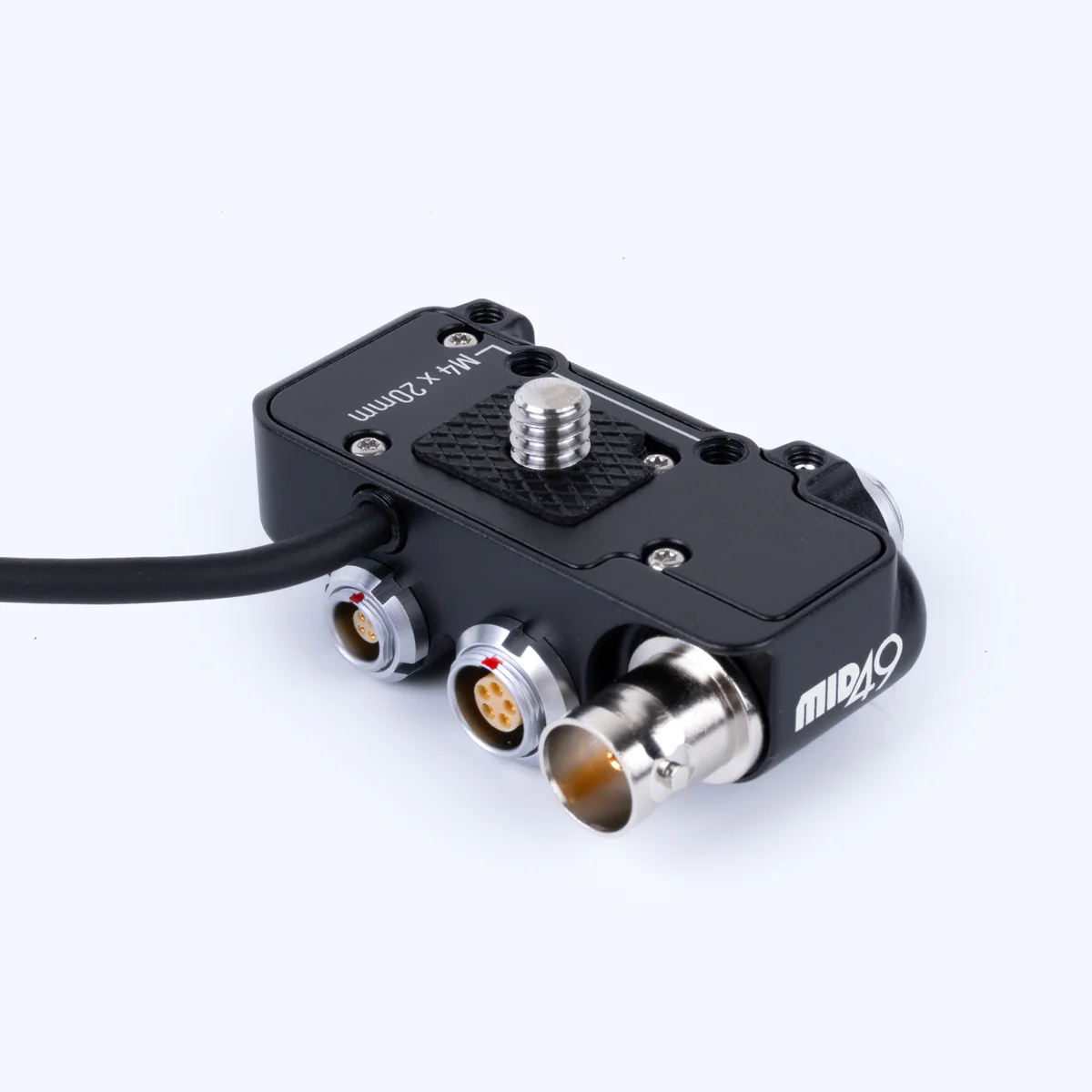

Two M4 threaded holes in 20mm ARRI spacing are available to add Breakout Box Mounting Bracket (ARRI 3/8-16, Rear Mount) (sold separately), which allows the EB-1 to attach using a 3/8-16 screw with ARRI locating pins.

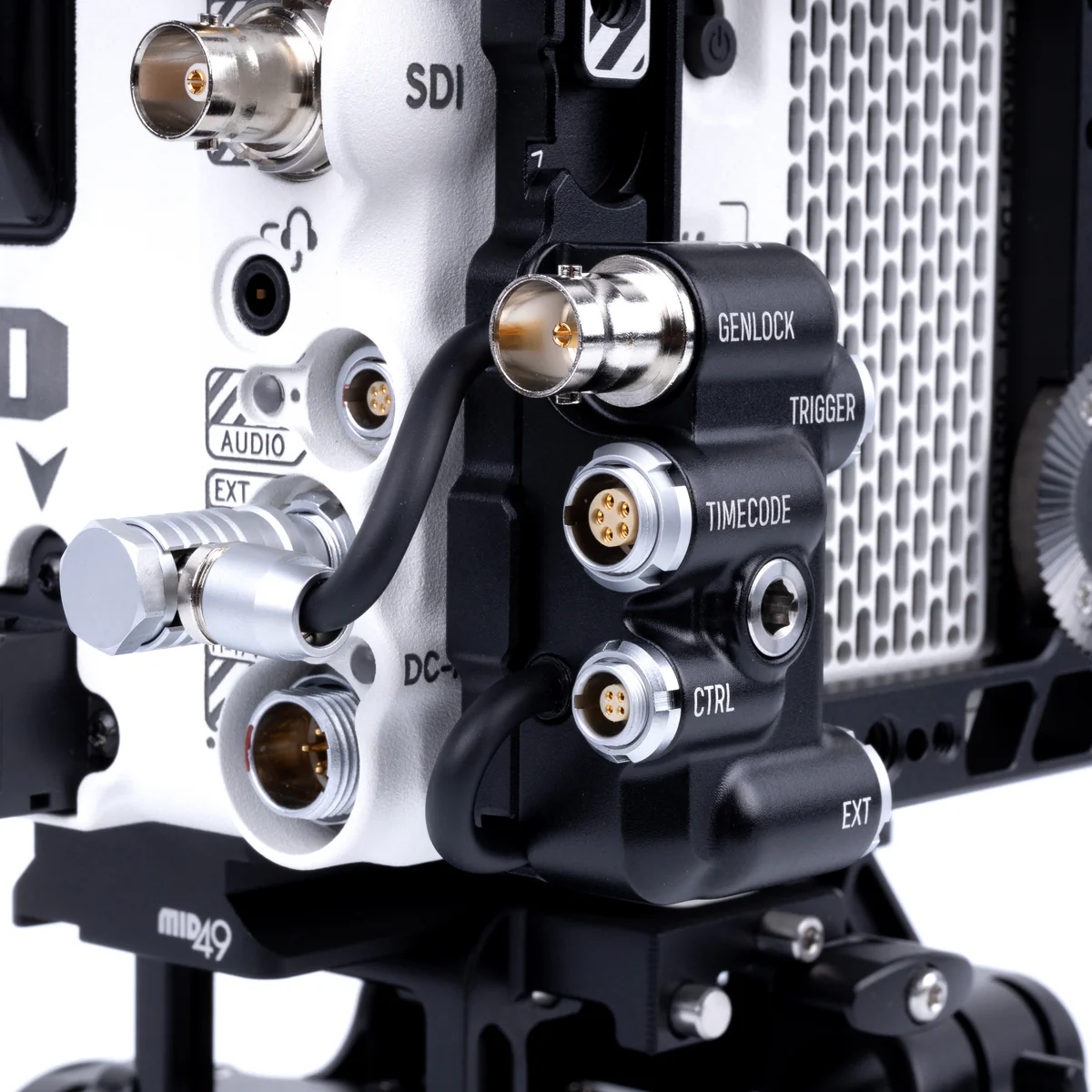

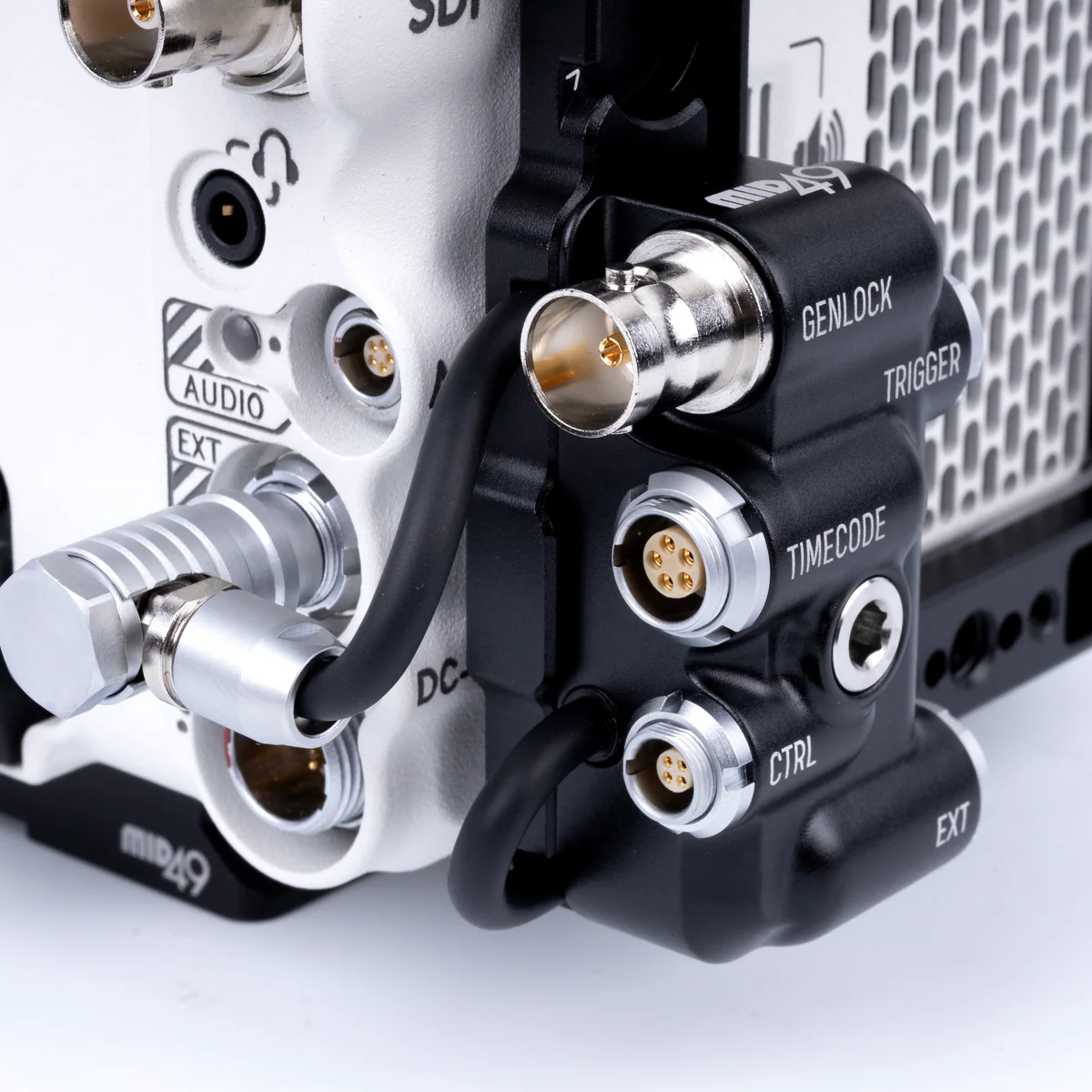

8 inch (20cm) cable length with right angle LEMO-compatible connector.
Product Weight: 2.40oz (70g)
Product Dimensions (WxLxH): 2.13 x 10.66 x 0.74in (54 x 271 x 19mm)
